7 คุณสมบัติของการใช้ Pogo Pin
ตัวเชื่อมต่อที่ใส่ pogo pin (หรือที่เรียกว่า Pogo Pin Connectors) กำลังค่อยๆ เป็นที่นิยมและใช้ในผลิตภัณฑ์โดยผู้ผลิตรายใหญ่ที่มีชื่อเสียง ตัวอย่างเช่น Apple และ Microsoft

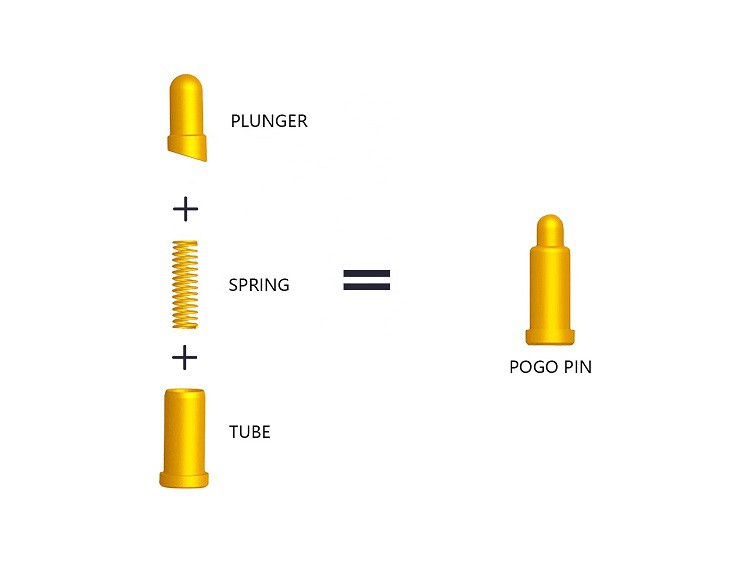

เกี่ยวกับที่มาของฮอปเปอร์พิน
จากเหตุผล 7 ประการที่กล่าวถึงในหัวข้อนี้ ต่อไปนี้เป็นการอธิบายที่มาของพินฮอปเปอร์โดยสังเขป โดยทั่วไปจะใช้คอนเนคเตอร์มานานกว่า 50 ปี วิศวกรที่มีอายุมากกว่าไม่แนะนำพินฮอปเปอร์ในตอนแรก พวกเขาเชื่อว่าการใช้ฮอปเปอร์พินนั้นไม่เสถียร กระแสไฟต่ำ ไวต่อการสั่นสะเทือน และไม่เหมาะกับอุปกรณ์รับส่งข้อมูลอื่นๆ
เนื่องจากอุตสาหกรรมการทดสอบเซมิคอนดักเตอร์เฟื่องฟูในช่วงไม่กี่ปีที่ผ่านมา ประสิทธิภาพของหมุดทดสอบแบบสปริงจึงดีขึ้นอย่างมาก เพื่อตอบสนองต่อการพัฒนาทางเทคโนโลยี จำเป็นต้องลดขนาดผลิตภัณฑ์ให้เล็กลง เพื่อให้เป็นไปตามข้อกำหนดของตัวเชื่อมต่อ พินทดสอบกระบวนการเซมิคอนดักเตอร์จะถูกนำไปใช้กับตัวเชื่อมต่อพินฮอปเปอร์ พินฮอปเปอร์ที่ทำโดยโพรบตรงกลางมีขนาดเกือบน้อยกว่า 2 มม. และน้อยกว่า 0.1 มม. ซึ่งพบได้ยาก
สงสัยว่าทำไมตัวเชื่อมต่อ pogo pin ถึงได้รับความนิยมในทุกวันนี้?
เหตุใดจึงใช้ได้กับหลายแอปพลิเคชัน ให้ฉันบอกคุณ!
1. ต้นทุนค่อนข้างต่ำกว่า
ตัวเชื่อมต่อส่วนใหญ่ใช้กระบวนการปั๊ม ซึ่งแผ่นโลหะจะถูกทำให้เป็นรูปร่างที่เหมาะสมโดยใช้โมดูล คลิกวิดีโอนี้เพื่อเรียนรู้เกี่ยวกับกระบวนการ!
ในทางตรงกันข้าม ฮอปเปอร์พินใช้กระบวนการกลึงเพื่อหมุนสต็อกโลหะอย่างรวดเร็วโดยไม่ต้องขูดปลายเพิ่มเติม ความแตกต่างระหว่างสองกระบวนการคือต้นทุนการผลิตโมดูล โมดูลอาจมีราคาสูงถึง 5 ดอลลาร์000 และแน่นอนว่าสิ่งเหล่านี้รวมอยู่ในต้นทุนและเป็นปัจจัยหนึ่งที่ส่งผลต่อราคาของผลิตภัณฑ์ คำนวณค่าใช้จ่ายดังนี้:
ราคาตัวเชื่อมต่อบวกต้นทุนโมดูล/ปริมาณ=ราคาสุดท้ายต่อตัวเชื่อมต่อหนึ่งหน่วย
0.4USD บวก 3500USD/10.000=0.75USD
โดยเฉพาะอย่างยิ่งสำหรับคอนเนคเตอร์จำนวนน้อยที่ต้องปรับแต่ง คอนเนคเตอร์แบบสปริงจึงเป็นทางเลือกที่มีประสิทธิภาพที่สุด ในตัวอย่างที่แสดง สเปรดสามารถเพิ่มได้ถึง 80 เปอร์เซ็นต์
2. ปรับปรุงประสบการณ์ผู้ใช้
ตัวเชื่อมต่อแบบสปริงนั้นสะดวกมาก และในผลิตภัณฑ์ของ Apple เราค่อนข้างแน่ใจว่าเป็นเช่นนั้น เมื่อฉันใช้ที่ชาร์จแบบแม่เหล็กของแท็บเล็ต Apple เป็นครั้งแรก ฉันค่อนข้างสับสน ตราบเท่าที่อยู่ใกล้กับโน้ตบุ๊ก ที่ชาร์จจะต่อเข้ากับคอมพิวเตอร์โดยตรง ซึ่งสะดวกในการใช้งานและเป็นการออกแบบที่ชาญฉลาด
เมื่อผลิตภัณฑ์เหล่านี้ได้รับการปรับปรุงเพียงเล็กน้อย ก็จะสามารถสร้างผลลัพธ์ที่น่าประทับใจสำหรับผู้บริโภคและดึงดูดลูกค้าที่ภักดีต่อแบรนด์ได้มากขึ้น พิน Pogo ปรับปรุงประสบการณ์ของลูกค้า โดยเฉพาะอย่างยิ่ง การใช้งานอัตโนมัติและสม่ำเสมอ
3. เหมาะสำหรับใช้ในขนาดเล็ก

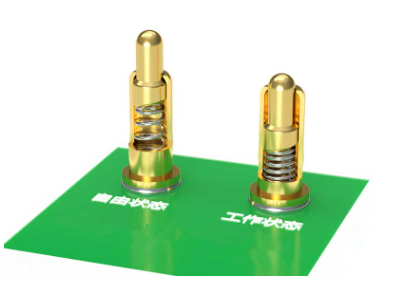

ตัวเชื่อมต่อส่วนใหญ่มีความเสถียรแต่ค่อนข้างใหญ่ มิฉะนั้น ก็จะมีขนาดเล็กแต่เสียหายง่าย อย่างไรก็ตาม คอนเนคเตอร์แบบสปริงรวมข้อดีสองประการข้างต้นเข้าด้วยกัน และมีขนาดที่เล็กมาก แต่สามารถทนทานต่อการใช้งาน 1,000,000 ครั้ง เมื่อคอยล์สปริงถูกบีบอัดอย่างสม่ำเสมอ สปริงจะเพิ่มแรงกดที่โค้งงอ เนื่องจากการออกแบบสปริงภายในแบบพิเศษทำให้สามารถคงความเล็กไว้ได้ ข้อดีของขนาดและความมั่นคง
4. ตัวเลือกที่มีอายุการใช้งานยาวนานที่สุด

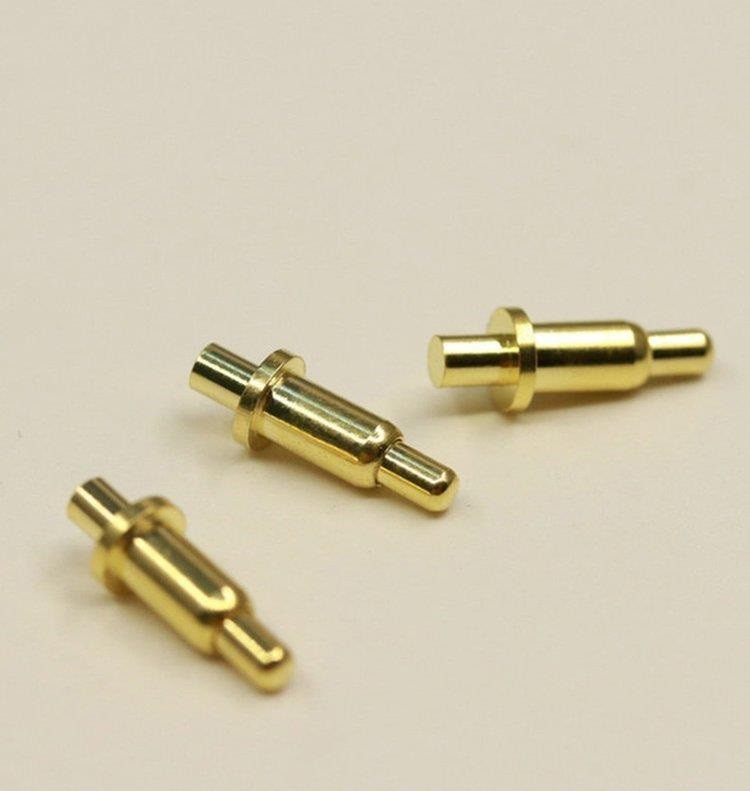

คอนเนคเตอร์ที่มีฮอปเปอร์พินมีความทนทานสูง ไม่เหมือนกับคอนเนคเตอร์อื่นๆ เมื่อกดพินฮอปเปอร์ในแนวตั้ง ส่วนประกอบทั้งหมดสามารถลดการสึกหรอบนส่วนประกอบแต่ละชิ้นได้จำนวนหนึ่งในระหว่างกระบวนการกด ปัญหาคือเมื่อเสียบคอนเนคเตอร์แล้วจะมีรอยขีดข่วนทั้งสองด้าน ซึ่งจะทำลายการเคลือบผิว ลดความสามารถในการรองรับในปัจจุบัน และจะส่งผลกระทบอย่างรุนแรงต่อแรงที่ต้องใช้มากขึ้นในการใช้คอนเนคเตอร์แบบเสียบปลั๊ก อย่างไรก็ตาม เมื่อส่วนประกอบของฮอปเปอร์พินถูกันโดยไม่กระทบกับแกนเข็มและท่อเข็ม วิศวกรจะจำกัดและระบุแรงเสียดทานที่เกิดขึ้นภายใน
5. ความอดทนสูง
ตัวเชื่อมต่อ pogo pin ให้พื้นที่เดินทางที่สูงกว่าโครงสร้างภายในของตัวเชื่อมต่อทั่วไป และทำให้วิศวกรและผู้ใช้มีอิสระในระดับสูงเมื่อใช้ตัวเชื่อมต่อ และข้อผิดพลาดในการผลิตจะไม่ทำให้เกิดปัญหามากเกินไป ตัวอย่างเช่น ในกรณีของพันธมิตรสมาร์ทโฟน G6 ของ LG มีปัญหาเกี่ยวกับเซ็นเซอร์ลายนิ้วมือที่ด้านหลังโทรศัพท์ทำงานผิดปกติ เมื่อผู้ใช้สัมผัสเซ็นเซอร์ลายนิ้วมือ ขั้วต่อสปริงแบนขนาดเล็กภายในโทรศัพท์มือถือจะป้อนกลับไปยังระบบโทรศัพท์มือถือ ในพื้นที่อบอุ่น เปลือกหลังพลาสติกจะขยายออกเพื่อแยกทางแยกออกจากขั้วต่อ ใช้พินฮอปเปอร์เพื่อหลีกเลี่ยงการเชื่อมต่อ จังหวะที่อุปกรณ์ผลิตมากเกินไประหว่างการใช้งาน ส่งผลให้เกิดความเสียหาย
6. ง่ายต่อการประกอบ

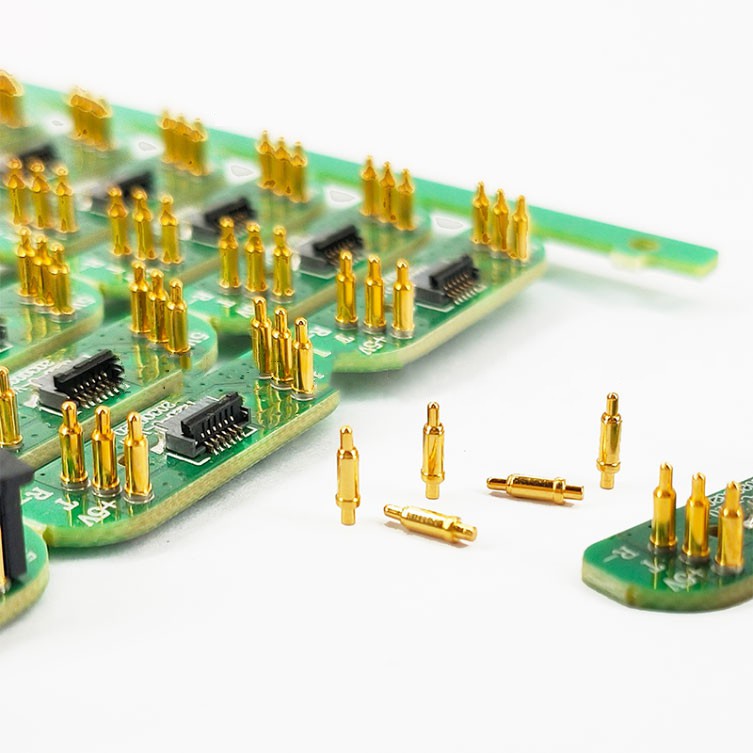

วิธีที่วิศวกรประกอบเป็นข้อพิจารณาหลักในการออกแบบ การผลิตคอนเนคเตอร์ทั่วไปต้องใช้กระบวนการเพิ่มเติมและต้นทุนที่แพง ในขณะที่การใช้พินฮอปเปอร์สำหรับการเชื่อมต่อระหว่างบอร์ดกับบอร์ดไม่จำเป็นต้องมีการตกแต่งพิเศษ
ในกระบวนการประกอบที่มีความยืดหยุ่นสูง สามารถประกอบชิ้นส่วนได้อย่างรวดเร็ว ซึ่งเป็นเหตุผลว่าทำไมฮอปเปอร์พินจึงเป็นตัวเลือกที่ดีที่สุด นอกจากนี้ เรายังมีพินฮอปเปอร์ที่มีฟังก์ชันสกรู ซึ่งช่วยให้วิศวกรสามารถรวมฟังก์ชันการติดตั้งและการเชื่อมต่อเข้าด้วยกันได้
7. ให้กระแสคงที่

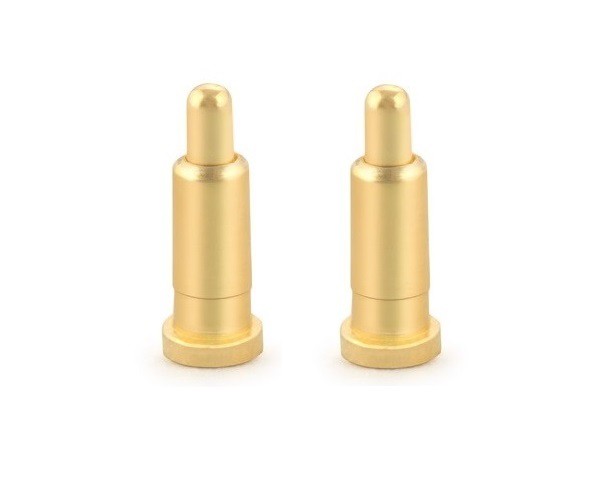

สุดท้าย ฮอปเปอร์พินให้กระแสที่เสถียรอย่างเหลือเชื่อ และสามารถประกอบได้อย่างอิสระด้วยแรงสปริงและการออกแบบพิเศษ เมื่อแรงยืดหยุ่นเพิ่มขึ้น การอัดขึ้นรูปของแกนเข็มภายในท่อเข็มจะมีเสถียรภาพมากขึ้นและมีการนำไฟฟ้าดีขึ้น
การออกแบบพินฮอปเปอร์กระแสสูงสามารถทำให้กระแสมีเสถียรภาพมากขึ้น หากเกิดการหยุดชะงักชั่วขณะ การไหลของกระแสผ่านสปริงจะทำให้สปริงไหม้และทำให้เข็มหักในที่สุด ดังนั้น การเพิ่มจำนวนจุดสัมผัสระหว่างแกนเข็มและท่อเข็ม โอกาสของการหยุดชะงักทันทีจึงลดลง
