Pogo Pin Connectors: โซลูชันสปริงสำหรับการเชื่อมต่อไฟฟ้า
ตัวเชื่อมต่อพิน Pogo หรือที่เรียกว่าตัวเชื่อมต่อแบบสปริงเป็นตัวเชื่อมต่อไฟฟ้าชนิดหนึ่งที่ใช้พินแบบสปริงเพื่อสัมผัสและทำให้วงจรสมบูรณ์ โดยทั่วไปจะใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์ทดสอบที่ต้องการการเชื่อมต่อที่เชื่อถือได้ซึ่งสามารถจับคู่และแยกออกได้ง่าย

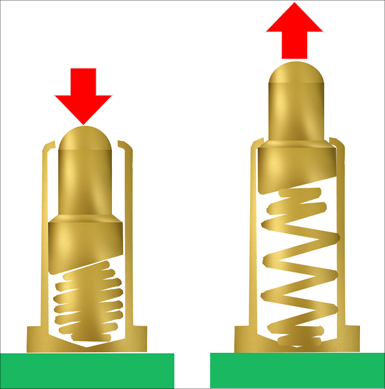

Pogo Pins ทำงานอย่างไร
ฮอปเปอร์พินประกอบด้วยแกนนำไฟฟ้าที่มีสปริงอยู่ภายใน ปลายชุบด้วยวัสดุนำไฟฟ้า เช่น ทองคำบนนิกเกิล เพื่อป้องกันการกัดกร่อนและปรับปรุงการนำไฟฟ้า สปริงให้ "การเด้ง" ที่ทำให้ฮอปเปอร์ปักชื่อได้ ซึ่งมาจากตัวการ์ตูนฮอปเปอร์ที่กระโดดบนไม้ฮอปเปอร์
เมื่อกดพินฮอปเปอร์ลงบนแผ่นหรือพินบนแผงวงจร สปริงจะบีบอัด และปลายนำไฟฟ้าจะสัมผัสกัน สปริงออกแรงคงที่เพื่อรักษาการเชื่อมต่อที่เชื่อถือได้ในขณะเดียวกันก็อนุญาตให้มีการเปลี่ยนแปลงความสูงหรือระนาบของคู่ได้ เมื่อไม่ได้จับคู่ สปริงจะดึงกลับและดึงปลายกลับเข้าไปในตัวเรือนพินอย่างปลอดภัย
ประโยชน์ของ Pogo Pins
พินฮอปเปอร์มีข้อดีหลายประการเหนือคอนเนคเตอร์ประเภทอื่นๆ:
- ความต้านทานการสัมผัสต่ำเนื่องจากการชุบทองและแรงดันสปริง
- ไม่จำเป็นต้องจับคู่ / เชื่อมต่อด้วยตนเอง
- ทนทานต่อสิ่งสกปรก น้ำมัน และสารปนเปื้อนอื่นๆ
- สามารถชดเชยการเยื้องศูนย์เล็กน้อยระหว่างพื้นผิวการผสมพันธุ์
- อายุการใช้งานยาวนานโดยสึกหรอน้อยหลังจากวงจรการผสมพันธุ์ซ้ำๆ
- ดีไซน์เรียบง่ายไม่มีตัวเรือนหรือกลไกการล็อคแยกจากกัน
แอพพลิเคชั่น
แอปพลิเคชั่นทั่วไปบางตัวที่ใช้ตัวเชื่อมต่อ pogo pin รวมถึง:
- อุปกรณ์ทดสอบที่ต้องเชื่อมต่อกับแผงวงจรชั่วคราว
- โปรแกรมเมอร์สำหรับการสร้างต้นแบบและการผลิตในปริมาณน้อย
- หน้าสัมผัสแบตเตอรี่ในอุปกรณ์ของผู้บริโภค
- โพรบที่ใช้สำหรับการทดสอบและแก้จุดบกพร่องในวงจร
- การเชื่อมต่อระหว่าง PCBs ในอุปกรณ์อิเล็กทรอนิกส์ที่อาจต้องเปลี่ยนบอร์ดเพื่ออัพเกรดหรือซ่อมแซม
พิน Pogo มอบโซลูชันอเนกประสงค์และเชื่อถือได้สำหรับการเชื่อมต่อไฟฟ้าทั้งแบบชั่วคราวและกึ่งถาวรในการใช้งานที่หลากหลาย การออกแบบที่ใส่สปริงช่วยดูดซับความผันแปรและทนทานต่อรอบการผสมพันธุ์ซ้ำ ทำให้เหมาะอย่างยิ่งสำหรับการสร้างต้นแบบ การทดสอบ และการใช้งานด้านบริการ
