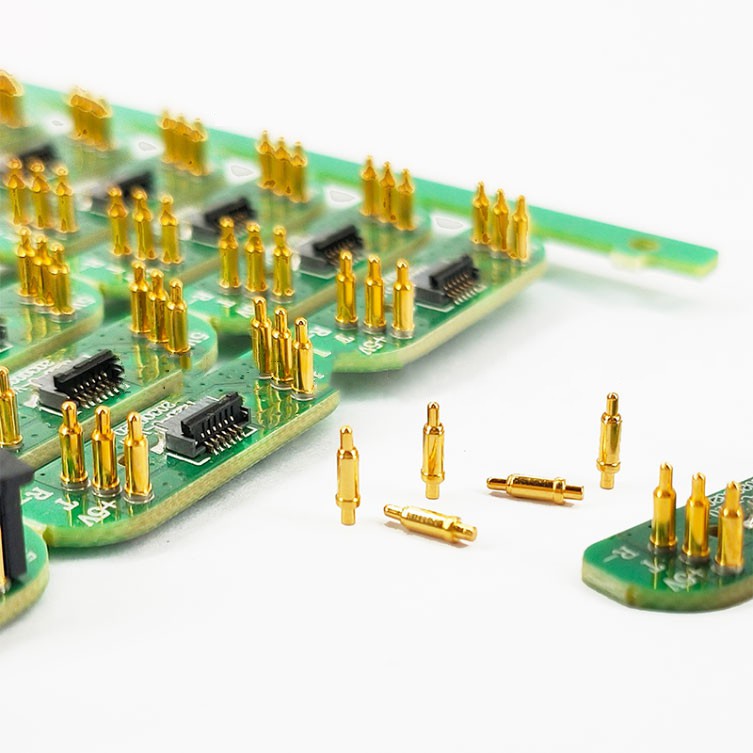

Pogo Pin ทำงานอย่างไร
ประการแรก หมุด pogo ไม่เคยได้รับการออกแบบให้มีการถ่ายโอนข้อมูลความเร็วสูง ลองดูวิธีการทำงานของหมุด pogo ปลายการผสมพันธุ์ของสัญญามักจะชุบทองและมักจะเป็นจุดแหลม การเชื่อมต่อเกิดขึ้นเมื่อจุดแหลมนี้ถูกกดกับ "หน้าสัมผัสการผสมพันธุ์" ที่นุ่มนวลกว่า เนื่องจากไม่มีการเช็ด เช่นเดียวกับหน้าสัมผัสพินและซ็อกเก็ตมาตรฐาน การออกแบบนี้มีความอ่อนไหวต่อการปนเปื้อนและการกัดกร่อนมากขึ้น เพิ่มความต้านทานการสัมผัสตลอดการเชื่อมต่อ ซึ่งทำให้ส่งสัญญาณแรงดันต่ำและความเร็วสูงยากขึ้น
ปัญหาการออกแบบที่สองคือสปริงภายใน สปริงต้องสัมผัสกับลูกสูบและฐานของหมุด pogo เป็นอย่างดี ซึ่งอาจเป็นปัญหาได้ เนื่องจากการออกแบบเป็นเกลียว สปริงจึงแนะนำการเหนี่ยวนำเข้าไปในหน้าสัมผัส สุดท้าย เพื่อเอาชนะปัญหาของการใช้หน้าสัมผัสเหล่านี้ในระบบอิมพีแดนซ์ที่ตรงกัน วงจรสัญญาณแต่ละวงจรต้องล้อมรอบด้วยวงจรกราวด์หลายวงจรเพื่อแยกเส้นทางสัญญาณของหน้าสัมผัสออกจากเส้นทางสัญญาณโดยรอบ
