วิธีเลือกโพโก้พินทดสอบอย่างถูกต้อง

วิธีเลือกโพโก้พินทดสอบอย่างถูกต้อง

ใครก็ตามที่เคยดำเนินการวัดและทดสอบทราบดีว่าข้อมูลที่ถูกต้องขึ้นอยู่กับการออกแบบและความสามารถในการวัดของเครื่องมือทดสอบ แต่มีเพียงไม่กี่คนที่รู้ว่าคุณภาพการออกแบบ กระบวนการผลิต ความเข้ากันได้ และข้อกำหนดด้านประสิทธิภาพของสายทดสอบและตัวเชื่อมต่อมีความสำคัญเท่ากับเครื่องมือทดสอบ ต่อไป เราจะเน้นที่เกณฑ์เฉพาะห้าข้อสำหรับการเลือกสายทดสอบและหมุดสปริง pogo ที่ถูกต้อง

ประการแรก ความปลอดภัย:

เช่นเดียวกับข้อกำหนดของแหล่งจ่ายไฟ สายวัดทดสอบเครื่องมือและหมุด pogo ต้องเป็นไปตามข้อกำหนดด้านความปลอดภัยที่เข้มงวด เนื่องจากการสัมผัสโดยตรงกับแรงดันไฟฟ้าขนาดใหญ่ โดยเฉพาะอย่างยิ่งตามข้อกำหนดด้านแรงดันไฟฟ้าและหมวดหมู่สากล IEC1010 ได้แก่ CATI, CAT II, ​​CAT III หรือ CATIV . ข้อกำหนดอื่น ๆ ของ IEC1010 ยังเกี่ยวข้องกับการทดสอบชั่วคราว แรงดันไฟฟ้าที่ทนต่อไดอิเล็กตริก หรือการทดสอบเพื่อตรวจสอบว่าผลิตภัณฑ์มีฉนวนเพียงพอและตรงตามข้อกำหนดของกระแสไฟฟ้า ระยะห่างทางไฟฟ้า ปลอกสปริงโลหะแบบเปิด และความต้านทานแรงกระแทก เข็มทดสอบคุณภาพดี ร่วมกับอุปกรณ์ป้องกันส่วนบุคคลที่สำคัญ เช่น ถุงมือและอุปกรณ์ป้องกันดวงตา เป็นส่วนหนึ่งของมาตรการป้องกันส่วนบุคคลที่กำหนดไว้ในมาตรฐาน NFPA70E

ประการที่สอง ความทนทานและความทนทาน:

สายวัดทดสอบและตัวเชื่อมต่อคุณภาพสูงจะไม่ลดทอนประสิทธิภาพการทำงานอันเนื่องมาจากแรงเสียดทานรายวัน เช่น การดึง การกด และการเจาะ ปลายทั้งสองของเส้นทดสอบควรมีปลอกป้องกันแรงกดที่ออกแบบมาอย่างดี ปลอกสปริงทดสอบควรเป็นโลหะชุบแข็งที่สามารถทนต่อการเชื่อมต่อซ้ำๆ และสามารถส่งข้อมูลที่แม่นยำทุกครั้ง

เมื่อเทียบกับวัสดุราคาถูก ลวดทองแดงเบริลเลียมกระป๋องหลายเส้นที่ผลิตขึ้นเป็นพิเศษสามารถให้ความยืดหยุ่น ความทนทานในระยะยาว การนำที่ดีเยี่ยม และความแม่นยำ ปัจจัยอื่นๆ ได้แก่ คุณภาพการเชื่อมภายในของหมุด pogo และตัวเชื่อมต่อ และช่วงอุณหภูมิของวัสดุ

ประการที่สาม ประสิทธิภาพการออกแบบและตัวบ่งชี้:

เป็นสิ่งสำคัญมากสำหรับการออกแบบปลอกสปริงทดสอบและคลิปทดสอบให้สบายหรือไม่ พื้นผิวที่จับสะดวกและจับง่ายช่วยให้จับเข็มได้แน่นในมือ และแคลมป์สปริงที่แข็งแรงช่วยให้เชื่อมต่อได้อย่างมั่นคง การเชื่อมต่อควรเรียบง่าย และชิ้นส่วนที่เข้าชุดกันควรจะสามารถเลื่อนเข้าหากันได้อย่างง่ายดายโดยไม่ต้องเครียด หน้าสัมผัสของขั้วต่อคุณภาพสูงควรเป็นขั้วต่อทองเหลืองชุบนิกเกิลหรือชุบทอง ไม่ใช่แค่ทองเหลืองหล่อเท่านั้น การใช้หน้าสัมผัสเคลือบทองให้ความแม่นยำและต้านทานการเกิดออกซิเดชัน จึงให้การเชื่อมต่อที่ทนทาน ปลอดภัย และเชื่อถือได้

ดัชนีการออกแบบของเส้นทดสอบและปลอกสปริงควรสอดคล้องกับเครื่องมือทดสอบที่เข้าชุดกัน หากดัชนีน้อยกว่าเครื่องมือทดสอบ มูลค่าที่แท้จริงของเครื่องมือจะลดลงอย่างมาก ตัวอย่างเช่น แบนด์วิดท์ของออสซิลโลสโคปคือ 100M และแบนด์วิดท์ของเข็มออสซิลโลสโคปที่ตรงกันมีเพียง 50M จากนั้นออสซิลโลสโคปจะกลายเป็น 50M

ประการที่สี่ แอปพลิเคชันประสิทธิภาพสูง:

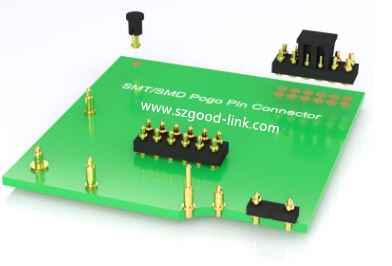

ตั้งแต่พิน pogo แบบสปริงโหลดและเข็มขนาดเล็กและน้ำหนักเบาสำหรับการทดสอบวงจรอิเล็กทรอนิกส์ ไปจนถึงพิน pogo สแตนเลสที่คมและเข็มที่แข็งแรงซึ่งเหมาะสำหรับใช้ในอุตสาหกรรม ตอนนี้การออกแบบของเข็มได้คำนึงถึงความต้องการของการใช้งานที่แตกต่างกัน ตัวอย่างเช่น เข็มแบบจุดเดียวเป็นรูปแบบเข็มที่พบบ่อยที่สุด เครื่องวัดส่วนใหญ่มีสายทดสอบแบบจุดเดียว ซึ่งค่อนข้างมีประโยชน์สำหรับการทดสอบที่หลากหลาย ปลอกสปริงที่แหลมคมเป็นเครื่องมือที่ดีกว่าสำหรับการวัดจุดสัมผัสขนาดเล็กมากบนแผงวงจรความหนาแน่นสูง แม้ว่าจะเสียหายได้ง่าย แต่หมุด pogo มักจะลับให้แหลมอีกครั้งได้เนื่องจากไม่มีการชุบ

เข็มที่มีปลอกสปริงแบบหดได้เชื่อมต่อกับลวดสแตนเลสที่มีเส้นผ่านศูนย์กลางบางมาก ยกเว้นส่วนปลายของเข็ม ลวดทั้งหมดถูกหุ้มด้วยชั้นฉนวนเพื่อป้องกันการสัมผัสโดยไม่ได้ตั้งใจจากการลัดวงจรและทำให้ชิปเสียหาย ปลอกสปริงคีมขอเกี่ยวเหมาะสำหรับเก็บข้อต่อเข้าที่ ซึ่งสะดวกสำหรับการใช้งานแบบแฮนด์ออฟ ใช้คลิปทดสอบขนาดต่างๆ เพื่อการทดสอบชิป IC อย่างง่าย คลิปทดสอบ IC เป็นเครื่องมือที่เหมาะสำหรับการตรวจสอบพินหลายตัวบนชิป IC เหมาะอย่างยิ่งสำหรับการค้นหาสายไฟชิปตัวใดตัวหนึ่ง เข็ม SMD สามารถใช้สำหรับการทดสอบจุดคงที่บนแผงยึดพื้นผิว (SMD) การทดสอบประเภทนี้ต้องใช้ปลอกสปริงที่บางและแหลมคมกับจุดสัมผัสบนแผงวงจรขนาดเล็กมาก เช่น MINI GRIP-XB/100 แคลมป์ทดสอบขนาดเล็ก แคลมป์ไมโคร SMD ออกแบบมาเพื่อยึดพินพิทช์แบบละเอียดบนชิป SMD สายอะแดปเตอร์ BNC (สายแพทช์สั้นที่มีสายไฟขนาดเล็ก) ทำให้ง่ายต่อการติดตั้งขั้วต่อ RF จากแผงวงจรสำหรับการทดสอบสัญญาณ...

ประการที่ห้า ขั้วต่อการเชื่อมต่อสายทดสอบ:

ตามมาตรฐาน ความปลอดภัย และความต้องการที่แท้จริง ขั้วต่อสายทดสอบมีการใช้งานที่หลากหลายและปลั๊กและซ็อกเก็ตมาตรฐาน ตัวอย่างเช่น ออสซิลโลสโคปมีขั้วต่อ BNC มัลติมิเตอร์มีขั้วต่อกล้วย 4 มม. และเครื่องวิเคราะห์สเปกตรัมมีขั้วต่อชนิด N เป็นต้น การใช้งานที่แตกต่างกันมีขั้วต่อต่างกัน เพื่อให้เข้ากันได้ อะแดปเตอร์ต่างๆ (coupling) ได้ปรากฏตัวในตลาด อะแดปเตอร์), อะแดปเตอร์ (อะแดปเตอร์), สายอะแดปเตอร์, สายต่อ, สายสาขา ฯลฯ

โดยสรุป เป็นเกณฑ์เฉพาะห้าข้อสำหรับการเลือกสายทดสอบและหมุด pogo ที่ถูกต้องที่เราได้อธิบายไว้ในวันนี้ จากห้าประเด็นนี้ ทุกคนมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับหมุด pogo
