จะทำให้สปริงสัมผัสได้อย่างไร?
หน้าสัมผัสสปริงที่มีอยู่ส่วนใหญ่ประกอบด้วยหมุดสัมผัสด้านบน หมุดสัมผัสด้านล่าง และสปริง หมุดสัมผัสด้านบนและหมุดสัมผัสด้านล่างถูกประกอบขึ้นเพื่อให้สามารถเลื่อนขึ้นและลงได้ และหมุดสัมผัสด้านบนและหมุดสัมผัสด้านล่างได้รับการสนับสนุนอย่างยืดหยุ่นด้วยสปริง . ดังนั้น ด้วยแรงยืดหยุ่นของสปริง พินสัมผัสด้านบนจึงถูกกดทับที่ขั้วของ IC และพินสัมผัสด้านล่างจะถูกอัดแรงดันกับ PCB เพื่อให้เกิดการสัมผัสทางไฟฟ้า
หน้าสัมผัสสปริงนี้มีฟังก์ชันเชื่อมต่อขั้วไฟฟ้าของ PCB และ IC และเป็นส่วนประกอบหลักของซ็อกเก็ตที่ใช้ทดสอบ IC หน้าสัมผัสสปริงที่มีอยู่นั้นยากต่อการลดขนาดเส้นผ่านศูนย์กลางภายนอกของสปริง ในการทำหน้าสัมผัสสปริงที่มีเส้นผ่านศูนย์กลางภายนอก 0.2 มม. เส้นผ่านศูนย์กลางลวดของสปริงและรูปร่างและขนาดของหมุดสัมผัสด้านบนและด้านล่างจะเล็กมาก เป็นเรื่องยากในการประมวลผลและประกอบในระดับเทคนิคในปัจจุบัน ดังนั้นในการผลิตจำนวนมากและ มีปัญหาด้านคุณภาพและมีข้อจำกัดในโครงสร้างของหน้าสัมผัสสำหรับสนามขนาดเล็กมากที่มีราคาแพงเกินไป Pogo pin เป็นฮาร์ดแวร์ชนิดหนึ่งที่ใช้ส่งสัญญาณและกระแส เพื่อนหลายคนเรียกมันว่าพินสัญญาณ สามารถรับรู้ถึงพลังของฟังก์ชันการนำไฟฟ้าได้ ส่วนใหญ่สัมผัสกับผนังทองแดงผ่านเข็มหมุดแบบเฉียงด้านล่าง และสปริงปลอกนิ้วของหมุด pogo มีแรงโน้มถ่วงเพียงเล็กน้อย ดังนั้นผนังด้านในของปลอกทองแดงจะต้องเรียบ หมุด Pogo มีคุณสมบัติป้องกันการกัดกร่อน มีความเสถียรสูง และมีความทนทานสูง
องค์ประกอบของหมุด pogo ที่ผลิตโดยผู้ผลิตคืออะไร?

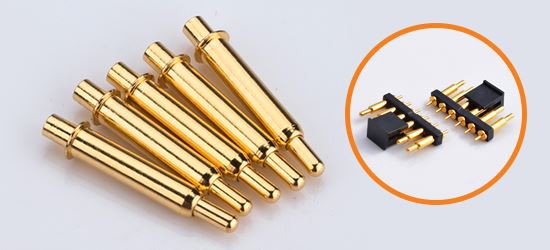

เข็มหมุด pogo ส่วนใหญ่ประกอบด้วยเพลาเข็ม สปริง หลอดเข็มสามส่วนชิด โดยใช้เครื่องมือความแม่นยำโลดโผน โลดโผน และพรีโหลดโพรบชนิดสปริง โครงสร้างภายในเป็นโครงสร้างสปริงที่มีความแม่นยำ ในระหว่างกระบวนการผลิต ผู้ผลิตหมุด pogo จะทำพื้นผิวชุบทอง ซึ่งสามารถปรับปรุงฟังก์ชันป้องกันการกัดกร่อน สมรรถนะทางกล ประสิทธิภาพทางไฟฟ้า และอื่นๆ ได้ดีขึ้น ปลายเข็มมีเข็มแหลม เข็มเล็บ เข็มกลม เข็มมีด และอื่นๆ เนื่องจากมีโครงสร้างที่พิเศษและแม่นยำ จึงมีการใช้กันอย่างแพร่หลายในตัวเชื่อมต่อที่มีความแม่นยำ ซึ่งสามารถลดน้ำหนักและรูปลักษณ์ของตัวเชื่อมต่อได้ในระดับมาก และทำให้อุปกรณ์สมาร์ทสวยงามและสวยงามยิ่งขึ้น
หมุด Pogo สามารถใช้ได้ในหลายอุตสาหกรรม ด้วยการใช้อุปกรณ์อิเล็กทรอนิกส์อย่างแพร่หลาย โดยเฉพาะอย่างยิ่งความนิยมของอุปกรณ์ปลายทางแบบเคลื่อนที่ ผลิตภัณฑ์จำนวนมากไม่สามารถทิ้งหมุด pogo ไว้ได้ ตัวอย่างเช่น เสาอากาศที่ใช้รับสัญญาณภายในโทรศัพท์มือถือจะถูกนำมาใช้เป็นอุปกรณ์ส่งสัญญาณโทรศัพท์มือถือ ข้อดีของมันคือความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและการเหนี่ยวนำต่ำ นอกจากพิน pogo ที่ใช้ในโทรศัพท์มือถือแล้ว ยังพบเห็นได้ในอุปกรณ์สวมใส่ได้มากมาย เช่น สมาร์ทวอทช์ กำไลอัจฉริยะ รองเท้าอัจฉริยะ ตัวระบุตำแหน่ง ชุดหูฟังบลูทูธ และเฉพาะกระเป๋านักเรียนเท่านั้น นอกจากนี้ หมุด pogo ยังใช้กันอย่างแพร่หลายในบ้านอัจฉริยะ อุปกรณ์ทางการแพทย์ อุปกรณ์อุตสาหกรรม โดรน หุ่นยนต์อัจฉริยะ ระบบนำทางในรถยนต์ การสื่อสารทางทหาร การบินและอวกาศ และสาขาวิทยาศาสตร์และเทคโนโลยีอื่นๆ
