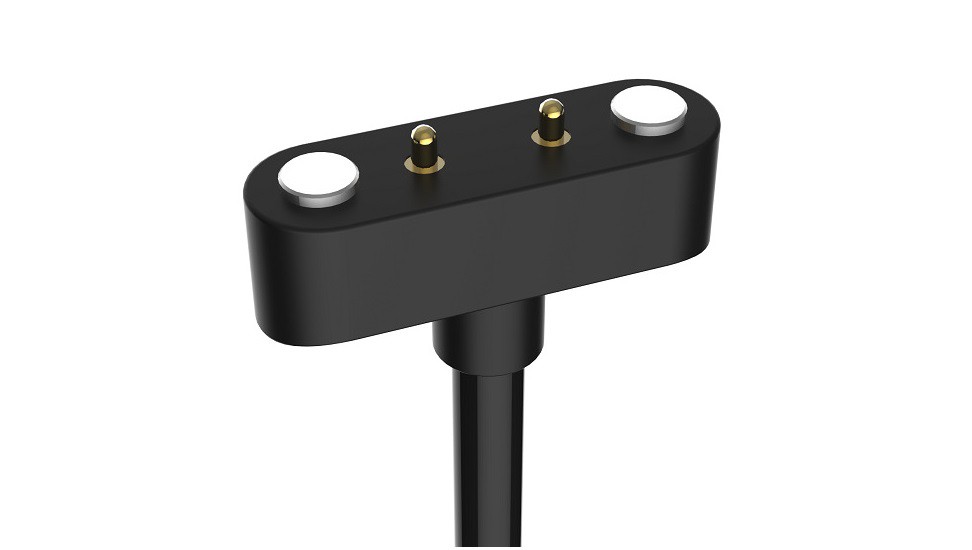

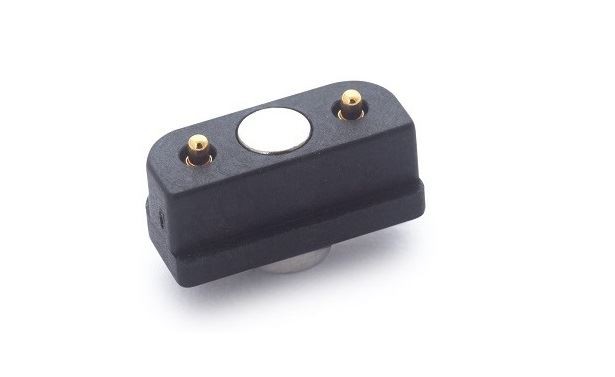

สายชาร์จโพโก้พินแม่เหล็ก
ขั้วต่อแม่เหล็ก หรือที่เรียกว่าขั้วต่อแม่เหล็ก ขั้วต่อแม่เหล็ก และขั้วต่อแม่เหล็ก เป็นตัวเชื่อมต่อบางตัวที่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ ส่วนใหญ่ประกอบด้วยหมุด pogo และแม่เหล็ก ด้วยการออกแบบโครงสร้างของแม่เหล็กและแม่เหล็กที่สัมผัสและดึงดูด ทำให้ตัวเชื่อมต่อแบบแม่เหล็กมีแรงดูดซับขนาดใหญ่ และเหมาะสำหรับโครงสร้างขนาดเล็กและผลิตภัณฑ์ที่เบาและบาง
คุณสมบัติหลัก:
1. อายุการใช้งานยาวนาน จำนวนการใช้งานสามารถเข้าถึงได้มากกว่า 100,000 ครั้ง
2. ไม่ต้องเปิดแม่พิมพ์ สะดวกต่อการปรับแต่งของลูกค้าและประหยัดค่าใช้จ่าย
3. สามารถวัดและปรับแรงยืดหยุ่นได้อย่างแม่นยำ
4. โหมดการผลิตที่หลากหลายซึ่งสะดวกสำหรับลูกค้า (SMT, ปลั๊กอิน ฯลฯ)
5. ระยะห่างน้อย ประหยัดพื้นที่ ทำให้นักออกแบบมีโครงสร้างการกำหนดค่าที่ยืดหยุ่นมากขึ้น
6. ความเหนี่ยวนำต่ำ โซลูชันความถี่สูงที่ดีกว่า
7. ปฏิบัติตามข้อกำหนด RoHS และ HF (ตัวเชื่อมต่อ)
ลักษณะสินค้า:
การวางตำแหน่งแม่เหล็ก: ใช้แม่เหล็กเพื่อดึงดูด จัดตำแหน่ง และป้องกันความโง่เขลาโดยอัตโนมัติ
ป้องกันการหล่น: อินเทอร์เฟซการดูดถอดง่าย และขับเครื่องไม่ง่าย
อายุยืน: มากกว่า 10,000 ครั้ง
การออกแบบกันน้ำ: เหนือ IP67
เวลาในการชาร์จเร็ว: ทนทานต่อกระแสไฟสูง 1A-100A design
การปรับแต่ง: รูปทรงและสไตล์ที่หลากหลายเพื่อให้เข้ากับรูปร่างของผลิตภัณฑ์โฮสต์ ปรับปรุงคุณภาพผลิตภัณฑ์ และสร้างจุดขาย
โครงสร้างผลิตภัณฑ์:

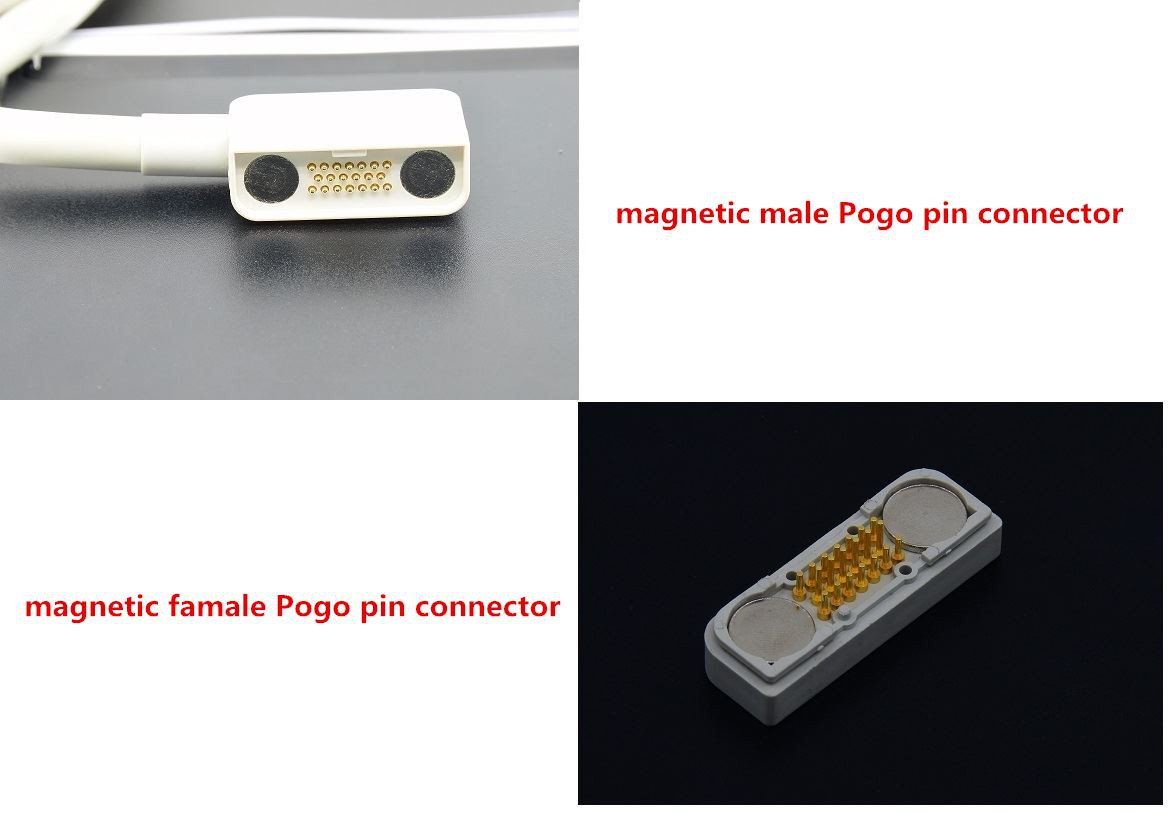

ขั้วต่อชนิดแม่เหล็กประกอบด้วยส่วนประกอบปลายตัวผู้และส่วนประกอบปลายตัวเมียที่โคแอกเชียลกับส่วนประกอบปลายตัวผู้ ส่วนประกอบปลายตัวผู้ประกอบด้วยส่วนยางวงแหวนรอบนอกส่วนแรก ส่วนยางวงแหวนอันที่หนึ่ง แม่เหล็กวงแหวนอันที่หนึ่ง และ PIN ตัวผู้สองตัว แม่เหล็กวงแหวนอันแรกจะฝังอยู่ระหว่างส่วนยางวงแหวนรอบนอกส่วนแรกกับส่วนยางวงแหวนในอันแรก และสองส่วน เข็ม PIN ตัวผู้จะผ่านส่วนยางวงแหวนด้านในส่วนแรก ส่วนปลายของตัวเมียประกอบด้วยส่วนยางวงแหวนด้านในส่วนแรก ชิ้นส่วนยางวงแหวนรอบนอกสองส่วน ส่วนยางวงแหวนด้านในที่สอง แม่เหล็กวงแหวนที่สอง และหมุด PIN ตัวเมียสองตัว แม่เหล็กวงแหวนที่สองฝังอยู่ระหว่างส่วนยางวงแหวนรอบนอกที่สองและส่วนยางวงแหวนด้านในที่สอง เข็ม PIN ตัวเมียสองอันถูกเจาะบนชิ้นส่วนยางวงแหวนด้านในสองอัน แม่เหล็กวงแหวนแรกสอดคล้องกับแม่เหล็กวงแหวนที่สอง และปลายด้านตรงข้ามของแม่เหล็กวงแหวนที่สองอยู่ตรงข้ามในขั้ว และ PIN ตัวผู้สองตัวสอดคล้องกับเข็ม PIN ตัวเมียสองอัน และปลายด้านหนึ่งของเข็ม PIN ตัวเมียมีให้ รูบอดสำหรับเข็ม PIN ตัวผู้ที่จะสอดเข้าไป
