ข้อกำหนดการออกแบบปลายขั้วต่อ Pogo pin
ขั้วต่อ Pogo Pin ส่วนใหญ่ประกอบด้วย 6 ส่วน ได้แก่ เพลาเข็ม สปริง ลูกปัดเซรามิก หลอดเข็ม พลาสติก ฝาครอบ (ข้อกำหนดในการติดตั้งของลูกค้าขั้นพื้นฐานสามารถติดตั้งหมวกพลาสติกเพื่อป้องกันเพลาเข็ม) ให้'s ดูข้อกำหนดของแบบฟอร์มของขั้วสัมผัสของขั้วต่อ pogo pin
1. ข้อกำหนดการออกแบบสำหรับการสิ้นสุดการติดต่อ:

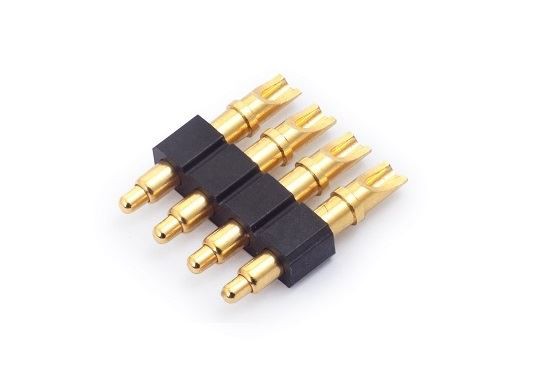

เป็นชนิดหน้าสัมผัสที่ไม่ได้มาตรฐาน ซึ่งออกแบบตามข้อกำหนดสายเคเบิลของเครื่องทั้งเครื่อง ขั้นแรกให้ยืนยันขนาดของปลายปลั๊กอิน แบบฟอร์มการติดตั้งผลิตภัณฑ์ โหมดลักษณะที่ปรากฏ และข้อกำหนดของสายเคเบิล เมื่อไม่สามารถระบุสายเคเบิลได้ หลักการที่ต้องปฏิบัติตามคือการออกแบบรูสายไฟตามหมายเลขชิ้นส่วนสัมผัส รูสายไฟสามารถตอบสนองความต้องการของสายไฟขนาดใหญ่ได้ อัตราส่วนของเส้นผ่านศูนย์กลางของลวดแกนของลวดกับเส้นผ่านศูนย์กลางด้านในของถ้วยเชื่อมมักจะ 0.5-0.7; เมื่อเชื่อมต่อลวด หลักการออกแบบคือเส้นผ่านศูนย์กลางของแกนสายเคเบิลและรูเชื่อมต่อของหน้าสัมผัสเหมาะสม และอัตราส่วนของเส้นผ่านศูนย์กลางของแกนลวดกับเส้นผ่านศูนย์กลางภายในของรูเชื่อมมักจะอยู่ที่ 0.6-0.8
2. ข้อกำหนดเกี่ยวกับแบบฟอร์มการสิ้นสุดการติดต่อ:
ในขั้วต่อพิน pogo หน้าสัมผัสเป็นส่วนสำคัญของตัวเชื่อมต่อ ซึ่งส่วนใหญ่ดำเนินการส่งสัญญาณ ในการออกแบบตัวเชื่อมต่อ หน้าสัมผัสประกอบด้วยปลายผสมพันธุ์และส่วนท้าย ปลายผสมพันธุ์มักจะประกอบด้วยชิ้นส่วนยืดหยุ่นและชิ้นส่วนแข็งเพื่อให้แน่ใจว่ามีความน่าเชื่อถือของการสัมผัสระหว่างปลั๊กต่อและซ็อกเก็ต ปลายด้านท้ายของหน้าสัมผัสคือการเชื่อมต่อสายเคเบิลระหว่างอุปกรณ์ การเชื่อมต่อระหว่างบอร์ดที่พิมพ์หรือสายเคเบิล และ การเชื่อมต่อระหว่างบอร์ดจะใช้สำหรับการเชื่อมต่อสายเคเบิล ปลายขั้วต่อมีชนิดลวดเชื่อม ชนิดลวดย้ำ และชนิดเจาะฉนวน (IDC ชนิดขดลวดบัดกรี ใช้สำหรับพิมพ์กระดาน หน้าสัมผัส รูปแบบการสิ้นสุด ได้แก่ การเชื่อมแบบตรง การเชื่อมแบบดัด ตัวยึดพื้นผิว และการเชื่อม- แบบกดเข้าฟรี
