ขั้นตอนการออกแบบและการผลิต POGO PIN

ขั้นตอนการออกแบบและการผลิต POGO PIN

วิธีการเลือก POGO PIN ที่เหมาะสม

1. POGO PIN ที่ดีต้องเป็นไปตามสามจุดต่อไปนี้:

①คุณภาพที่เชื่อถือได้

②ประสิทธิภาพที่มั่นคง

③ตอบสนองความต้องการ

การส่งคำสั่งซื้อที่ทันเวลาก็มีความสำคัญเช่นกัน ทางที่ดีควรไปที่ผู้ผลิตตัวเชื่อมต่อ POGO PIN เพื่อตรวจสอบ ขนาดของโรงงาน โซลูชันที่ประสบความสำเร็จ อุปกรณ์การประมวลผล กำลังการผลิต และความสามารถในการวิจัยและพัฒนา ล้วนส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์ ความสามารถในการจัดส่ง และการสนับสนุนทางเทคนิค จงเจิ้งเทียนมีข้อได้เปรียบในด้านการออกแบบ ต้นทุนการผลิตจำนวนมาก และความสามารถในการจัดส่งสินค้าในอุตสาหกรรม ยินดีต้อนรับเพื่อนมาที่โรงงานเพื่อการสื่อสาร

POGO PIN เป็นไปตามหลักสาม สาม และสี่

1.40 เปอร์เซ็นต์ของปัญหาเกิดจากการออกแบบ

การออกแบบส่วนหน้านั้นไม่สมเหตุสมผล และส่วนท้ายนั้นไร้ประโยชน์ (เช่น หัวปลอกนิ้วจะสูงกว่าระนาบพลาสติก ระยะห่างของเข็ม PIN ไม่สม่ำเสมอ ฯลฯ)

ร้อยละ 2.30 ของปัญหาเกิดจากการสื่อสาร

ในระยะแรก การสื่อสารข้อกำหนดทางเทคนิคต่างๆ ไม่ชัดเจน และการใช้งานจริงของผลิตภัณฑ์ไม่ชัดเจน ซึ่งเป็นหนึ่งในสาเหตุหลักของปัญหาที่พบบ่อย (เช่น ปลอก RF ใช้เป็นปลอกชาร์จ กล่องความสูงการทำงานจริงไม่ตรงกับภาพวาดระยะศูนย์ไม่ได้รับการยืนยัน ฯลฯ ) ทำความเข้าใจข้อกำหนดในการใช้งานและขอบเขตการใช้งานของลูกค้า และสามารถแนะนำข้อกำหนดและพารามิเตอร์ของ Pogo pin ได้อย่างสมเหตุสมผลมากขึ้น

ร้อยละ 3.30 ของปัญหาเกิดจากกระบวนการ

การประกอบผลิตภัณฑ์มีหลายขั้นตอน และ POGO PIN ได้รับความเสียหายอย่างไม่สามารถย้อนกลับได้เนื่องจากการทำงานที่ไม่เหมาะสมในกระบวนการผลิต (เช่น หัวฉีดเสียหาย วัตถุแปลกปลอมในท่อ การขว้างด้วย SMT เป็นต้น)

การแนะนำเบื้องต้นของ POGO PIN

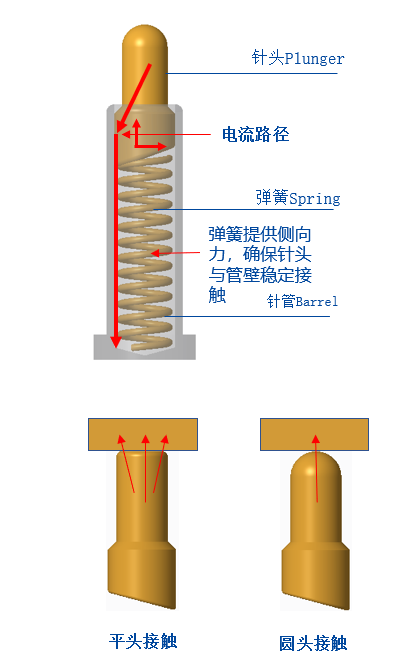

เหตุใด POGO PIN จึงมีโครงสร้างเอียง: ด้านล่างของลูกสูบของ Pogo Pin มักจะเป็นโครงสร้างเอียง หน้าที่ของโครงสร้างยกนูนคือเพื่อให้แน่ใจว่า Pogo Pin ช่วยให้เข็ม (Plunger) สัมผัสกับผนังด้านในของเข็ม (Tube) เมื่อทำงานเพื่อให้กระแสไหลผ่านเป็นส่วนใหญ่ เข็มชุบทอง (Plunger) และเข็ม (Tube) ให้ความเสถียรและความต้านทานต่ำของ Pogo Pin

ทำไม POGO PIN ถึงใช้โครงสร้างหัวกลม? เนื่องจากโดยทั่วไปแล้ว Pogo Pin จะมีขนาดค่อนข้างเล็ก ความยืดหยุ่นที่ต้องการจึงไม่แข็งแรงนัก หากใช้กับพาวเวอร์แบงค์หรือไฟส่องสว่าง ความยืดหยุ่นจะอยู่ที่สี่หรือห้าร้อยกรัม หรือแม้แต่หนึ่งหรือสองกิโลกรัม โดยธรรมชาติแล้วจะดีกว่าที่จะทำให้แบน , หัวแบนมีพื้นที่สัมผัสขนาดใหญ่ และแรงของมันเพียงพอที่จะทำลายชั้นออกไซด์บนพื้นผิวสัมผัสเพื่อให้สัมผัสได้เต็มที่ หัวกลมส่วนใหญ่ใช้กับชุดหูฟัง Bluetooth TWS และนาฬิกาสร้อยข้อมือแบบสมาร์ท แรงยืดหยุ่นสูงสุดไม่เกิน 150 กรัม (แรงยืดหยุ่นของปลอกมือของกล่องชาร์จอยู่ระหว่าง 20-35gf) และแรงยืดหยุ่นของการสัมผัสระหว่างพื้นผิวกับพื้นผิวจะกระจายตัว และทองแดง คอลัมน์ที่ปลายหูฟังจะไม่หัก ชั้นออกไซด์ไม่เพียงพอ ส่งผลให้การสัมผัสไม่เพียงพอและการสัมผัสไม่ดี ในเวลานี้ หากใช้โครงสร้างหัวกลมในการสัมผัสแบบจุดต่อพื้นผิว แรงยืดหยุ่นจะรวมตัวที่จุดหนึ่ง และการสัมผัสก็จะเพียงพอตามธรรมชาติอยู่แล้ว

พารามิเตอร์ประสิทธิภาพ/พารามิเตอร์ประสิทธิภาพ

พารามิเตอร์ประสิทธิภาพหลัก

A. แรงดันใช้งาน: น้อยกว่า 12 โวลต์ DC

B. พิกัดกระแส: 1.0 แอมแปร์ /Pin

C. อุณหภูมิในการทำงาน: -40 องศาถึง 85 องศา

D. อุณหภูมิในการจัดเก็บ: 25 องศาบวก /-3 องศา

E. ความชื้นในสภาพแวดล้อมการทำงาน: 10 เปอร์เซ็นต์ RH ถึง 90 เปอร์เซ็นต์ RH

F. ความทนทาน (อายุการใช้งาน): 10,000 รอบ

G. ความต้านทานการติดต่อ: 200 mOhm สูงสุด @จังหวะทำงาน

(ระหว่างจังหวะการทำงาน: 200mOhm/Max)

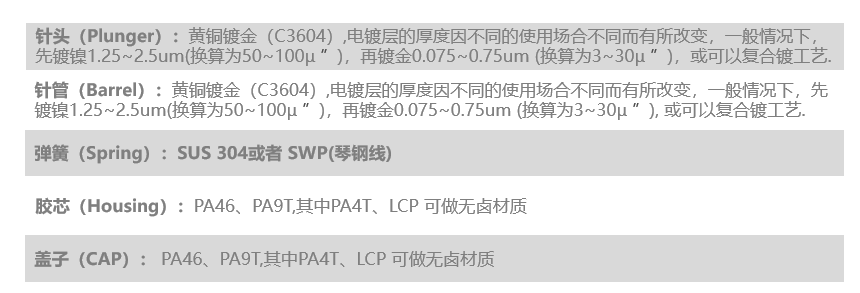

กระบวนการผลิต/制造工艺

วิธีการประกอบผลิตภัณฑ์

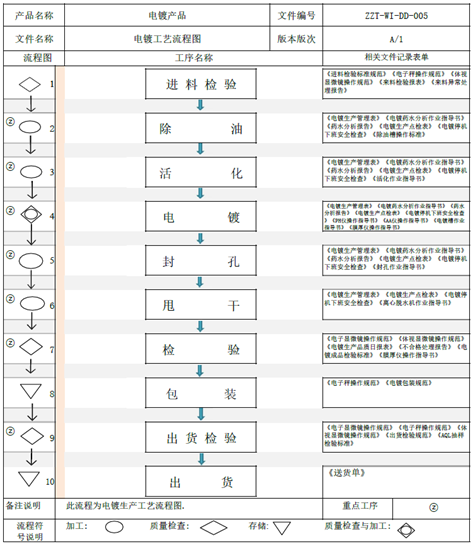

การไหลของกระบวนการชุบด้วยไฟฟ้า

พารามิเตอร์ใดบ้างที่ต้องได้รับการยืนยันในการออกแบบส่วนหน้า

① ยืนยันระยะห่างจากบอร์ด PCB กับพื้นผิวสัมผัสของคอลัมน์ทองแดงที่ปลายหูฟัง (นั่นคือ ความสูงในการทำงานของ POGO PIN)

② ยืนยันระยะห่างจากบอร์ด PCB กับพื้นผิวพลาสติกของกล่องชาร์จ (นั่นคือ ความสูงสูงสุดของท่อเข็ม POGO PIN ท่อเข็มต้องไม่เกินความสูงนี้)

③ ยืนยันระยะห่างระหว่างจุดศูนย์กลางของเข็ม PIN กับศูนย์กลางของวงกลม

(ยืนยันขนาดของหมวกเมื่อทำการอัดเทปในภายหลัง เพื่อป้องกันการแทรกแซงระหว่างการแพตช์ SMT)

④ ยืนยันขนาดของบอร์ด PCB และพื้นที่ใต้บอร์ด

(ปรับให้เหมาะสมและปรับปรุงสำหรับ POGO PIN)

PS: เส้นผ่านศูนย์กลางของบอร์ด PCB แนะนำให้เป็น 1.6 มม. และแนะนำให้ทำปลอกนิ้วให้เป็นโครงสร้างแบบทะลุผ่านบอร์ด เพื่อให้ได้ผลดีกว่าและมีข้อดีดังต่อไปนี้: ① แพทช์กระชับขึ้น; ② ช่องว่างของหลอดเข็มเพิ่มขึ้น เข็มถูกกดล่วงหน้ามากขึ้น และการสัมผัสก็เพียงพอแล้ว

ทำไมส่วนล่างของเข็มจึงควรเอียง: หากทำเป็นแนวราบ สปริงจะดำเนินการกระแสไฟ ซึ่งมีความต้องการสูงในสปริง และสปริงบางมากจนไหม้ไฟได้ง่าย
