หมุด Pogo สำหรับโซลูชันการชาร์จ TWS
เมื่อเทียบกับหูฟังแบบมีสายทั่วไป หูฟัง Bluetooth ใช้งานได้สะดวกกว่า ด้วยการอัพเดทเทคโนโลยีอย่างต่อเนื่อง คุณภาพเสียงของหูฟัง Bluetooth นั้นใกล้เคียงกับหูฟังแบบมีสายมากขึ้นเรื่อยๆ ตั้งแต่ Apple iPhone 7 ช่องเสียบหูฟัง 3.5 มม. ถูกยกเลิกซึ่งสำคัญยิ่งกว่า การพัฒนาชุดหูฟังบลูทูธ

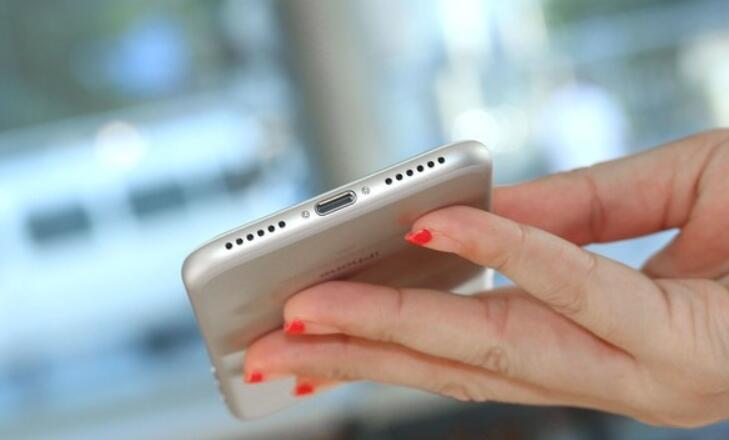

iPhone ที่ไม่มีแจ็คหูฟัง 3.5 มม. แบบดั้งเดิม
ความแตกต่างที่ชัดเจนที่สุดระหว่างหูฟังบลูทูธกับหูฟังแบบมีสายแบบเดิมคือไม่มีสายหูฟังยาว และรับสัญญาณเสียงผ่านบลูทูธ ดังนั้นหูฟังบลูทูธจึงมีวงจรไฟฟ้าและแหล่งจ่ายไฟที่แยกจากกัน และสามารถชาร์จสำหรับใช้ในชีวิตประจำวันเป็นโทรศัพท์มือถือได้ วันนี้เราต้องการนำเสนอ บทความนี้จะแนะนำประเภทของหมุด pogo ที่ใช้ในช่องชาร์จชุดหูฟังบลูทูธ TWS (True Wireless Stereo)

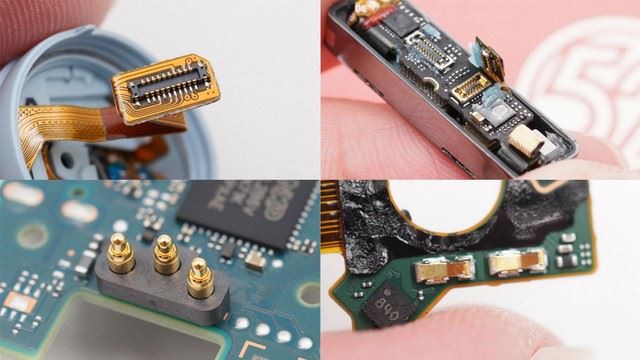

บนกล่องชาร์จหูฟัง TWS เราได้เห็นข้อกำหนดต่างๆ ของหมุด pogo (ขั้วต่อ pogo pin) รวมทั้ง 2 พิน 3 พิน 5 พิน เป็นต้น การใช้หมุด pogo เป็นเรื่องปกติ และทั้งหมดแบ่งออกเป็น 2 พิน pogo พิน และ 3 พิน pogo หมุด และพินอื่นๆ หมุด pogo จำนวนมากมีประโยชน์อย่างไร?
1. 2Pin pogo พินโซลูชั่น:
การออกแบบพิน pogo 2 พินนั้นเป็นแบบทั่วไปในตลาด และการออกแบบนี้สามารถตอบสนองความต้องการที่เข้มงวดของการชาร์จชุดหูฟัง TWS หมุดทั้งสองเป็นขั้วบวกและขั้วลบตามลำดับ และใช้เพื่อถ่ายโอนพลังงานของช่องใส่แบตเตอรี่ของกล่องชาร์จ TWS ไปยังหูฟัง ด้วยวิธีนี้ หากใช้ TWS เป็นชุดหูฟังบลูทูธสำหรับการโทร ชุดหูฟังตัวหนึ่งใช้งานได้ และชุดหูฟังอีกตัวสามารถใส่ในช่องชาร์จเพื่อเติมพลัง วัฏจักรการใช้งานดังกล่าวสามารถตอบสนองความต้องการของอายุการใช้งานแบตเตอรี่ที่ยาวนานเป็นพิเศษ
ก่อนหน้านี้ 2 พิน pogo พินไม่สามารถพิจารณาการสื่อสารขณะจ่ายไฟได้ ดังนั้น เพื่อเพิ่มฟังก์ชันเฉพาะบุคคล โรงงานหูฟัง TWS ได้ลองใช้หมุด pogo 3 พิน หมุด pogo 5 พิน และรูปแบบการออกแบบอื่นๆ ซึ่งทำให้ปริมาณผลิตภัณฑ์เพิ่มขึ้นและความยากในการประกอบ ซับซ้อนและทำให้ต้นทุนเพิ่มขึ้น
2. 3Pin pogo pin โซลูชั่น
การออกแบบปลอกสปริง 3 พิน นอกเหนือจากการชาร์จและการต่อสายดิน 5V แล้ว ยังเพิ่มพินสำหรับแรงดันแบตเตอรี่ของชุดหูฟัง ซึ่งใช้สำหรับวัดกำลังที่แท้จริงของชุดหูฟัง

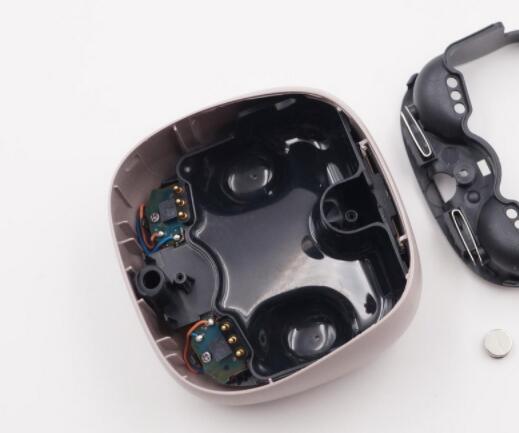

แท่นชาร์จ 3 พิน แท่นชาร์จ 3 พิน

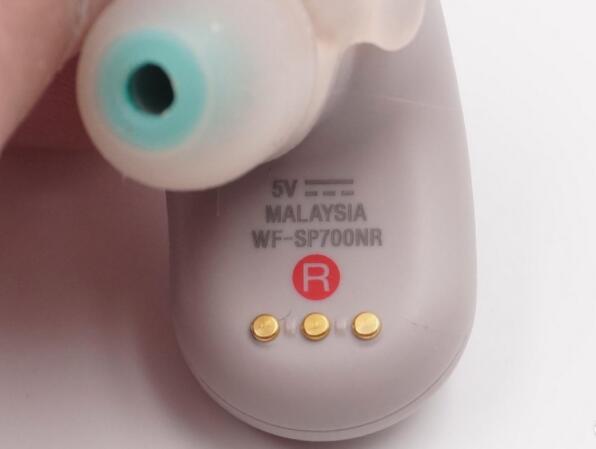

ชุดหูฟังบลูทูธ TWS พร้อมขาชาร์จ 3 พิน ชุดหูฟังบลูทูธ TWS พร้อมขาชาร์จ 3 พิน
หมุดชาร์จ 3 พินสำหรับเคสชาร์จชุดหูฟังบลูทูธ พินชาร์จ 3 พินสำหรับเคสชาร์จชุดหูฟังบลูทูธ
3. 5Pin pogo พินโซลูชั่น
การออกแบบปลอกสปริง 5Pin คำนึงถึงวัตถุประสงค์สองประการข้างต้นและมีฟังก์ชันเพิ่มเติม
การออกแบบประเภทนี้สามารถเห็นได้ในชุดหูฟัง Bluetooth TWS ระดับไฮเอนด์เท่านั้น ซึ่งค่อนข้างหายาก สามารถใช้สำหรับการส่งข้อมูลในที่จัดเก็บข้อมูลภายในของชุดหูฟัง การอัพเกรดเฟิร์มแวร์ของชุดหูฟัง การสื่อสารข้อมูลโปรโตคอล และฟังก์ชันอื่นๆ
