Reflow Soldering และ Wave Soldering ในโครงการ Pogo Pin
โดยทั่วไปแล้ว ตัวเชื่อมต่อ Pogo Pin จะใช้วิธีการบัดกรีสองวิธี: การบัดกรีแบบรีโฟลว์และการบัดกรีด้วยคลื่น
การบัดกรีแบบรีโฟลว์หมายถึงการแปรงแป้งบัดกรีบนพื้นผิวของแผ่นอิเล็กโทรด (แผ่นสัมผัส) ของบอร์ด PCB หลังจากเชื่อมต่อส่วนประกอบอิเล็กทรอนิกส์ตั้งแต่หนึ่งชิ้นขึ้นไป การบัดกรีจะดำเนินการโดยให้ความร้อนในเตาอบที่มีการหมุนเวียนหลายอุณหภูมิเพื่อให้ได้การยึดติดการบ่มอย่างถาวร
ผลิตภัณฑ์อิเล็กทรอนิกส์ดิจิทัลในปัจจุบันกำลังพัฒนาไปในทิศทางของขนาดเล็กพิเศษ ละเอียดมาก และบางเฉียบ พื้นที่การออกแบบโครงสร้างภายในมีขนาดกะทัดรัดมากขึ้น เค้าโครงการออกแบบบอร์ด PCB มีขนาดกะทัดรัดมากขึ้น ผลิตภัณฑ์เทอร์มินัลได้รับการปรับปรุงเร็วขึ้นและเร็วขึ้น และปริมาณการขายเพิ่มขึ้น กำลังสูงขึ้นเรื่อย ๆ และการบัดกรีด้วยคลื่นและการบัดกรีด้วยมือไม่สามารถตอบสนองการพัฒนาได้ โดยใช้เทคโนโลยีการบัดกรีแบบรีโฟลว์เท่านั้นจึงจะสามารถผลิตแพทช์ SMT ที่มีความแม่นยำสูง ประสิทธิภาพสูง และมีคุณภาพสูงได้ ตัวเชื่อมต่อ Pogo Pin ใช้กันอย่างแพร่หลายในเทอร์มินัลพกพาอิเล็กทรอนิกส์สำหรับผู้บริโภคและผลิตภัณฑ์อิเล็กทรอนิกส์อุตสาหกรรม เนื่องจากมีขนาดเล็ก อายุการใช้งานสูง กระแสไฟขนาดใหญ่ รูปลักษณ์ที่สวยงาม และการออกแบบโครงสร้างที่สะดวกสำหรับวิศวกรออกแบบ
ตัวเชื่อมต่อ Pogo Pin มีให้เลือกสองวิธี:

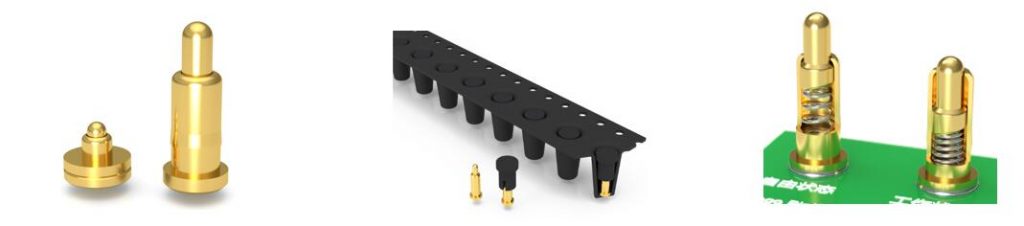

อย่างแรกคือประเภทแพทช์ก้นแบนซึ่งติดตั้งบนพื้นผิวของแผ่น PCB เราเรียกมันว่าเทคโนโลยีการยึดพื้นผิว SMT ดังที่แสดงด้านล่าง:

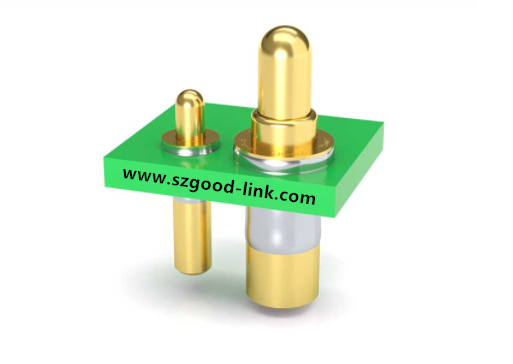

ประการที่สองคือพินที่มีพินหางเสียบเข้ากับการเชื่อมแพทช์รูบอร์ด PCB เราเรียกว่าการเชื่อมแพทช์ SMT แบบปลั๊กอินซึ่งเป็นประเภทของการบัดกรีแบบรีโฟลว์ จุดประสงค์ของการใช้วิธีนี้คือการปรับปรุงแรงจับยึดของส่วนประกอบ ติดแน่นกับบอร์ด PCB ดังที่แสดงด้านล่าง:
2. การบัดกรีด้วยคลื่น
การบัดกรีด้วยคลื่นเป็นกระบวนการของการบัดกรีส่วนประกอบด้วยการประสานที่หลอมเหลวทำให้เกิดยอดคลื่นประสาน วิธีการบัดกรีนี้ต้องใส่หมุดของส่วนประกอบเข้าไปในรูของ PCB ก่อน การบัดกรีด้วยคลื่นเหมาะสำหรับชิ้นส่วนอิเล็กทรอนิกส์แบบเสียบปลั๊กสำหรับงานหนัก แต่ไม่ใช่สำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่มีน้ำหนักในตัวเอง การบัดกรีชิ้นส่วนอิเล็กทรอนิกส์ SMD ที่เบาและไม่มีเข็มหมุด
