ข้อกำหนดสำหรับการติดต่อขั้วต่อ pogo pin

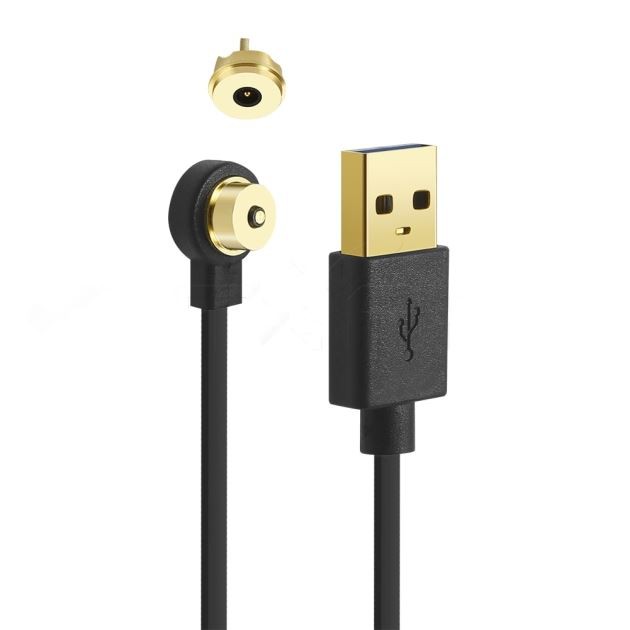

ประการแรก ข้อกำหนดการออกแบบของการสิ้นสุดการติดต่อ:
เป็นการติดต่อที่ไม่ได้มาตรฐาน ได้รับการออกแบบตามข้อกำหนดของสายเคเบิลของเครื่องทั้งหมด ต้องกำหนดขนาดของส่วนปลายของปลั๊กอิน แบบฟอร์มการติดตั้งผลิตภัณฑ์ วิธีการปรากฏ และข้อกำหนดของสายเคเบิลก่อน เมื่อไม่สามารถระบุสายเคเบิลได้ หลักการที่ต้องปฏิบัติตามคือการออกแบบรูสายไฟตามหมายเลขชิ้นส่วนสัมผัส รูสายไฟต้องเป็นไปตามข้อกำหนดของสายไฟเกจขนาดใหญ่ อัตราส่วนของเส้นผ่านศูนย์กลางของลวดแกนของลวดกับเส้นผ่านศูนย์กลางด้านในของถ้วยเชื่อมมักจะ 0.5-0.7; เมื่อเชื่อมต่อลวด หลักการออกแบบคือ เส้นผ่านศูนย์กลางของแกนสายเคเบิลและรูเชื่อมต่อของหน้าสัมผัสควรสอดคล้องกัน และอัตราส่วนของเส้นผ่านศูนย์กลางของแกนลวดของลวดกับเส้นผ่านศูนย์กลางภายในของการเชื่อม รูมักจะเป็น 0.6-0.8
ประการที่สอง ข้อกำหนดของแบบฟอร์มสิ้นสุดการติดต่อ:
ในขั้วต่อ pogo pin หน้าสัมผัสเป็นส่วนสำคัญของขั้วต่อ และหน้าที่หลักคือการส่งสัญญาณ ในการออกแบบตัวเชื่อมต่อ หน้าสัมผัสประกอบด้วยสองส่วน: ปลายผสมพันธุ์และส่วนท้าย ปลายผสมพันธุ์มักจะประกอบด้วยชิ้นส่วนยืดหยุ่นและชิ้นส่วนแข็งเพื่อให้แน่ใจว่ามีความน่าเชื่อถือของการสัมผัสระหว่างปลั๊กต่อและซ็อกเก็ต ปลายของหน้าสัมผัสสามารถรับรู้การเชื่อมต่อสายเคเบิลระหว่างอุปกรณ์ การเชื่อมต่อระหว่างบอร์ดที่พิมพ์หรือสายเคเบิล การเชื่อมต่อระหว่างบอร์ดกับบอร์ดจะใช้ในการเชื่อมต่อสายเคเบิล ปลายขั้วของขั้วต่อมีแบบลวดเชื่อม แบบลวดจีบ และแบบเจาะฉนวน (IDC, แบบขดลวดแบบไม่มีบัดกรี, ใช้กับแผ่นพิมพ์, รูปแบบการเชื่อมต่อขั้วสัมผัส ได้แก่ การเชื่อมแบบตรง, การเชื่อมแบบโค้ง, การติดตั้งบนพื้นผิว, และแบบกดแบบไม่มีการเชื่อม
