ความแตกต่างระหว่างการชุบทองและการชุบแพลเลเดียม

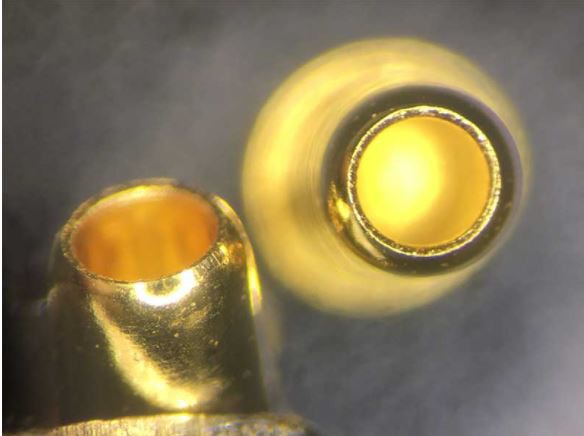

มีกระบวนการชุบด้วยไฟฟ้าและวัสดุมากมาย การชุบทองเป็นเทคโนโลยีการประมวลผลและวัสดุที่พบมากที่สุดของเรา แต่การชุบแพลเลเดียมการชุบโรเดียมและการชุบรูทีเนียมนั้นดีกว่าการชุบทองคํา นี่คือการชุบแพลเลเดียม
การชุบทองคําใช้ทองคําจริงและแม้ว่าจะชุบเพียงชั้นบาง ๆ แต่ก็คิดเป็นเกือบ 10% ของค่าใช้จ่ายของแผงวงจรทั้งหมด การชุบทองใช้ทองคําเป็นสารเคลือบผิวหนึ่งคือการอํานวยความสะดวกในการเชื่อมและอื่น ๆ คือการป้องกันการกัดกร่อน แม้แต่นิ้วทองของแท่งหน่วยความจําที่ใช้มาหลายปีก็ยังเงางามเหมือนเดิม ข้อดี: การนําไฟฟ้าที่แข็งแกร่งความต้านทานการเกิดออกซิเดชันที่ดีอายุการใช้งานยาวนาน การเคลือบหนาแน่นทนต่อการสึกหรอโดยทั่วไปใช้ในการเชื่อมและการเสียบ ข้อเสีย: ค่าใช้จ่ายสูงความแข็งแรงในการเชื่อมไม่ดี
ทอง / แช่ทองนิกเกิลแช่ทอง (ENIG) หรือที่เรียกว่าทองนิกเกิลแช่ทองนิกเกิลที่เรียกว่าทองและทองแช่ แช่ทองเป็นชั้นหนาของโลหะผสมนิกเกิลทองที่มีคุณสมบัติทางไฟฟ้าที่ดีห่อบนพื้นผิวทองแดงโดยวิธีการทางเคมีและสามารถปกป้อง PCB เป็นเวลานาน ความหนาของการสะสมของชั้นในของนิกเกิลโดยทั่วไปคือ 120 ~ 240μin (ประมาณ 3 ~ 6μm) และความหนาของการสะสมของชั้นนอกของทองคําโดยทั่วไปคือ 2 ~ 4μinch (0.05 ~ 0.1μm) การแช่ทองช่วยให้ PCB สามารถนําไฟฟ้าได้ดีในระหว่างการใช้งานในระยะยาวและยังมีความอดทนต่อสิ่งแวดล้อมมากกว่ากระบวนการรักษาพื้นผิวอื่น ๆ ที่ไม่มี ข้อดี: 1. พื้นผิวของ PCB ที่ผ่านการบําบัดด้วยทองคําแช่นั้นแบนมากและ coplanarity นั้นดีมากซึ่งเหมาะสําหรับพื้นผิวสัมผัสของปุ่ม
ทองแช่มีการบัดกลองที่ยอดเยี่ยมและทองคําจะละลายอย่างรวดเร็วลงในบัดกวีหลอมเหลวเพื่อสร้างสารประกอบโลหะ ข้อเสีย: การไหลของกระบวนการมีความซับซ้อนและเพื่อให้ได้ผลลัพธ์ที่ดีจําเป็นต้องควบคุมพารามิเตอร์กระบวนการอย่างเคร่งครัด สิ่งที่ลําบากที่สุดคือพื้นผิวของ PCB ที่ผ่านการบําบัดด้วยทองคําแช่นั้นง่ายต่อการผลิตเอฟเฟกต์ดิสก์สีดําซึ่งส่งผลต่อความน่าเชื่อถือ
เมื่อเทียบกับนิกเกิลแพลเลเดียมทองนิกเกิลแพลเลเดียมทอง (ENEPIG) มีชั้นพิเศษของแพลเลเดียมระหว่างนิกเกิลและทอง ในปฏิกิริยาการสะสมของการเปลี่ยนทองคําชั้นแพลเลเดียมอิเล็กโทรเลสจะปกป้องชั้นนิกเกิลและป้องกันการกัดกร่อนที่มากเกินไปโดยการแลกเปลี่ยนทองคํา แพลเลเดียมเตรียมพร้อมอย่างเต็มที่สําหรับการแช่ทองในขณะที่ป้องกันการกัดกร่อนที่เกิดจากปฏิกิริยาทดแทน ความหนาของการสะสมของนิกเกิลโดยทั่วไปคือ 120 ~ 240μin (ประมาณ 3 ~ 6μm) ความหนาของแพลเลเดียมคือ 4 ~ 20μin (ประมาณ 0.1 ~ 0.5μm); ความหนาของการสะสมของทองคําโดยทั่วไปคือ 1 ~ 4μin (0.02 ~ 0.1μm)
ข้อดี: การใช้งานที่หลากหลายในเวลาเดียวกันนิกเกิลแพลเลเดียมโกลด์เป็นทองคําที่ค่อนข้างแช่ซึ่งสามารถป้องกันปัญหาความน่าเชื่อถือในการเชื่อมต่อที่เกิดจากข้อบกพร่องของดิสก์สีดําได้อย่างมีประสิทธิภาพ ข้อเสีย: แม้ว่านิกเกิลแพลเลเดียมมีข้อดีหลายประการ แต่แพลเลเดียมมีราคาแพงและขาดแคลนทรัพยากร ในเวลาเดียวกันเช่นการแช่ทองข้อกําหนดการควบคุมกระบวนการนั้นเข้มงวด
