ขั้นตอนการประมวลผลของ pogo pin contact

Oct 11, 2021

ขั้นตอนการประมวลผลของpogo pin สปริงติดต่อ

Micro Pogo Pin

Thepogo พินสปริงติดต่อเปรียบเทียบกับผลิตภัณฑ์วัสดุฮาร์ดแวร์ทั่วไป Pogo pin หมายถึงผลิตภัณฑ์ฮาร์ดแวร์ที่ต้องการความแม่นยำสูงกว่า คุณลักษณะที่ใหญ่ที่สุดคือความแม่นยำ นั่นคือ ความคลาดเคลื่อนต้องอยู่ภายใน 0.05 มม.

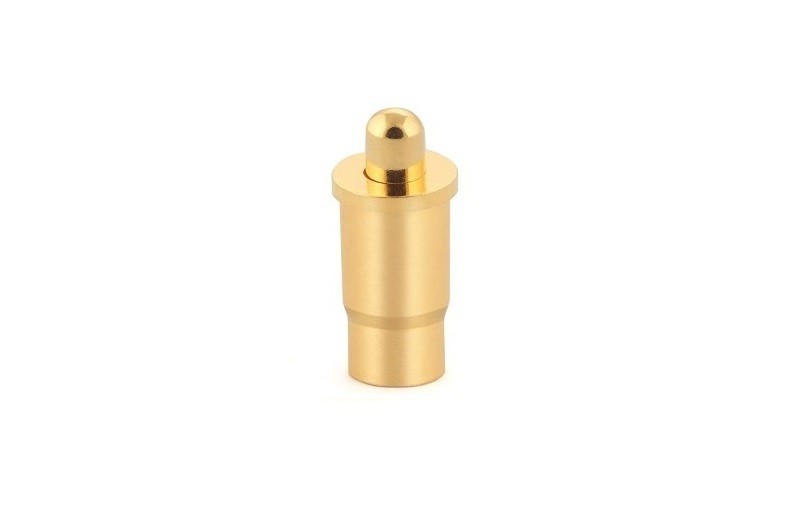

high current charge pogo pin

การประมวลผลหน้าสัมผัสสปริงพิน Thepogo หมายถึงการประมวลผลและการผลิตวัสดุปลอกสปริงพิน pogo ภายใต้สถานการณ์ปกติ การประมวลผลพิน pogo ส่วนใหญ่จะประมวลผลบางส่วนหรืออุปกรณ์เสริมที่มีความแม่นยำ 0.05 มม. ส่วนใหญ่รวมถึงฮาร์ดแวร์พลาสติกความแม่นยำ ฮาร์ดแวร์ปั๊มความแม่นยำ ฮาร์ดแวร์กลึงความแม่นยำ ฯลฯ

Ball Point Pogo Pin

การประมวลผลพินสปริงคอนแทคโปโกเป็นกระบวนการผลิตชนิดหนึ่งที่ต้องใช้ชิ้นส่วนที่มีความแม่นยำสูงเป็นพิเศษ ในกระบวนการแปรรูปและผลิตพิน pogo pin ความแม่นยำต้องได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าได้ฮาร์ดแวร์ที่ผ่านการรับรอง ดังนั้นกระบวนการทางเทคโนโลยีของการประมวลผลปลอกสปริง pogo pin คืออะไร?

SMT Pogo Pin  (1)

ขั้นตอนแรก: ทำความคุ้นเคยกับภาพวาดของอุปกรณ์การประมวลผลและชิ้นส่วนฮาร์ดแวร์

เพื่อให้ได้ชิ้นส่วนปลอกสปริงพิน pogo ที่จำเป็น ก่อนประมวลผลชิ้นส่วนปลอกสปริงพิน pogo คุณต้องตรวจสอบภาพวาดของฮาร์ดแวร์อย่างรอบคอบ และทำความคุ้นเคยกับรูปร่างและขนาดของพินพินพินพินของคอนแทคโปโกพินที่จะประมวลผล นอกจากนี้ ทำความคุ้นเคยกับอุปกรณ์การผลิตของฮาร์ดแวร์

electrical Pogo Pin

ขั้นตอนที่สอง: ตัดวัสดุตามชิ้นส่วนฮาร์ดแวร์ที่จะดำเนินการ

วัสดุจะถูกขนถ่ายเมื่อเปิดวัสดุ ซึ่งหมายถึงการเลือกวัสดุฮาร์ดแวร์ที่มีคุณสมบัติเหมาะสมตามขนาดและเทคโนโลยีการประมวลผลของฮาร์ดแวร์ที่จะทำการประมวลผล

SMT Pogo Pin (2)

ขั้นตอนที่สาม: การประมวลผลชิ้นส่วนปลอกสปริงพิน pogo

การประมวลผลปลอกสปริง pogo pin คือการใส่วัสดุที่ลดลงลงในอุปกรณ์การประมวลผลและประมวลผลวัตถุดิบตามขนาดของพิน contactpogo สปริง

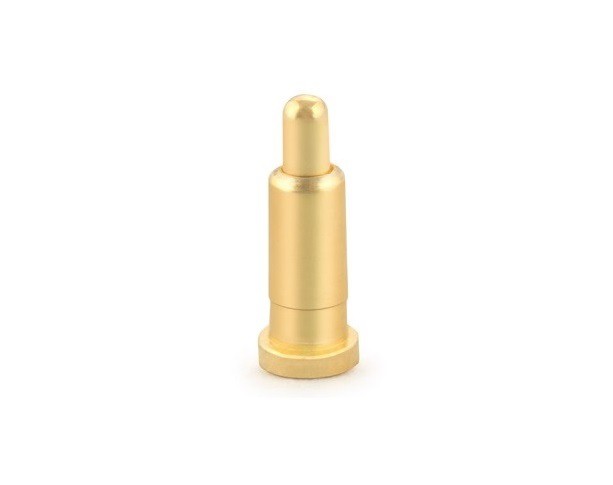

Pogo Pin plated gold

ขั้นตอนที่ 4: การรักษาพื้นผิวของชิ้นส่วนฮาร์ดแวร์

การรักษาพื้นผิวของชิ้นส่วนฮาร์ดแวร์คือการขัดหรือชุบผิวของหน้าสัมผัสสปริงพินที่ผ่านการประมวลผล

Screw Pogo Pin Connector (1)
