วิธีติดตั้งตัวเชื่อมต่อ Pogo Pin
หากคุณกำลังพิจารณาใช้ตัวเชื่อมต่อแบบสปริงกับอุปกรณ์ของคุณ คุณต้องสงสัยว่าวิธีการติดตั้งแบบใดที่เหมาะกับการใช้ตัวเชื่อมต่อแบบฮอปเปอร์พินมากกว่ากัน บทความนี้จะแนะนำคุณเกี่ยวกับความแตกต่างระหว่างตัวเลือกทั้งหมด วิเคราะห์ข้อดีและข้อเสีย และให้ความเห็นเกี่ยวกับตัวเลือกที่เหมาะสมที่สุด
หากคุณมีคำถามที่เฉพาะเจาะจง โปรดติดต่อเราโดยตรงและวิศวกรมืออาชีพของเราจะให้คำแนะนำที่ดีที่สุดแก่คุณ วิศวกรของเราจะเสนอการออกแบบที่ตรงกับการพิจารณาต้นทุนของคุณมากที่สุดตามข้อกำหนดและความต้องการของคุณ
วิธีการติดตั้งขั้วต่อโดยการบัดกรี?

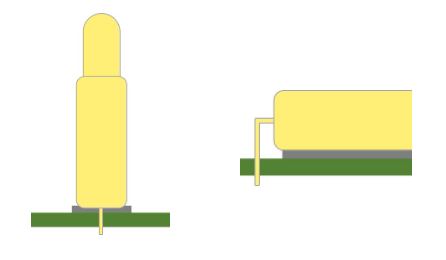

1. วิธีแรกและง่ายที่สุดคือการใช้แผ่นประสานเพื่อยึดตัวเชื่อมต่อกับแผ่นดีบุก แม้ว่านี่จะเป็นวิธีที่ง่ายที่สุด แต่โดยทั่วไปเราไม่แนะนำ
โดยทั่วไปแล้ว วิธีนี้มีความเสถียรน้อยกว่า และโพรบจะหลุดออกจากแผ่นดีบุกเนื่องจากแรงสั่นสะเทือนและแรงกดรบกวน
2. มักใช้เพื่อยึดส่วนประกอบขนาดใหญ่เข้ากับแผงวงจรพิมพ์โดยการใส่พินฮอปเปอร์ที่หาง ซึ่งติดอยู่กับแผงวงจรพิมพ์ที่หาง
ด้วยวิธีนี้เข็มเดียวจะมีจุดรองรับพิเศษและมีเสถียรภาพมากขึ้น
3. วิธีการคือใช้แกนยางกับขาตั้งกล้อง ก่อนอื่นให้ติดตั้งบนแผงวงจรอย่างปลอดภัย แล้วจึงติดตั้งพินฮอปเปอร์บนแผ่นดีบุกด้วยน้ำยาประสานหรือแรงดัน
วิธีนี้เหมาะสำหรับสถานการณ์ส่วนใหญ่และมีความเสถียรในระดับหนึ่ง แต่ขอแนะนำให้พิจารณาเรื่องต้นทุน
4. รวมวิธีที่สองและสามเข้าด้วยกัน ขั้นแรกให้ยึดแกนยางบนแผงวงจร จากนั้นต่อขั้วต่อพินฮอปเปอร์เข้ากับส่วนท้ายและยึดเข้ากับบอร์ด
นี่เป็นวิธีที่ปลอดภัยมากในการติดตั้งตัวเชื่อมต่อ และทำให้ตัวเชื่อมต่อมีความเสถียรและทนทานมากขึ้น หากคุณมีข้อพิจารณาเกี่ยวกับค่าใช้จ่ายไม่จำกัด ฉันขอแนะนำวิธีการติดตั้งนี้
