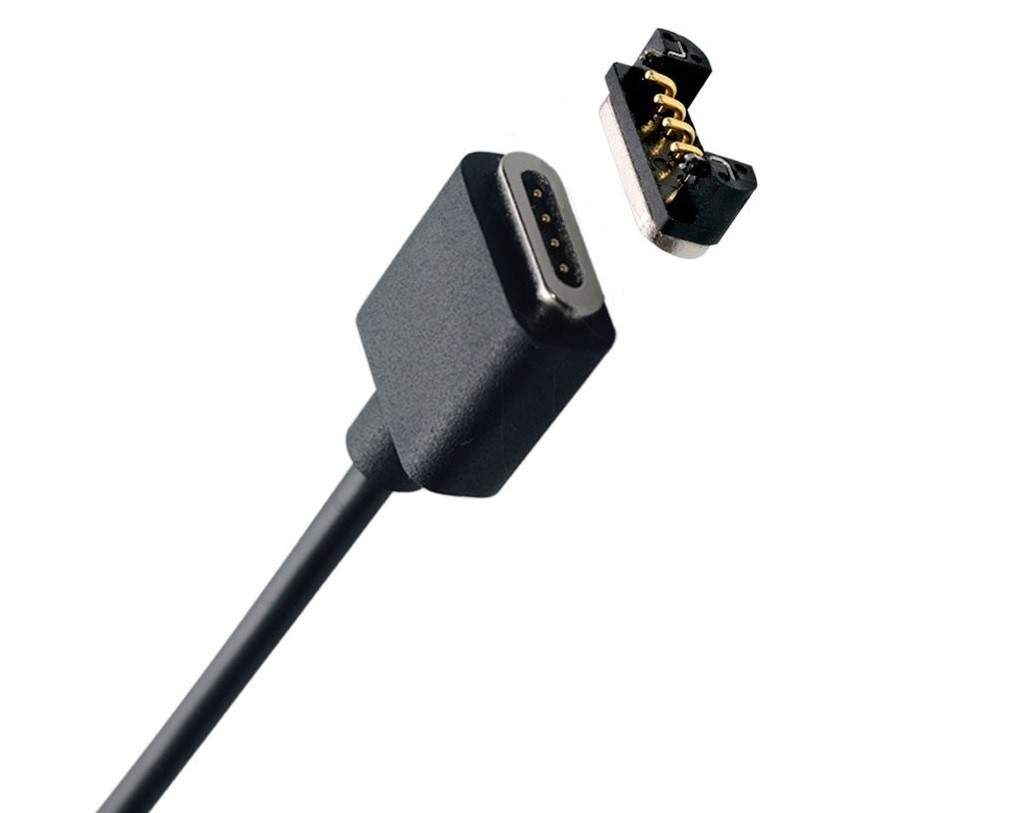

ขั้วต่อแม่เหล็ก Pogo pin คืออะไร？
ขั้วต่อแม่เหล็กพิน Pogo เรียกอีกอย่างว่าขั้วต่อแม่เหล็ก, ขั้วต่อแม่เหล็ก, ขั้วต่อแม่เหล็ก, ขั้วต่อแม่เหล็ก, หัวชาร์จแม่เหล็ก ฯลฯ ; เป็นตัวเชื่อมต่อที่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ ส่วนใหญ่ประกอบด้วย PogoPin และแม่เหล็ก ตัวเชื่อมต่อ การออกแบบโครงสร้างของแม่เหล็กและแม่เหล็กที่สัมผัสและดึงดูดมีแรงดูดซับสูง ซึ่งเหมาะสำหรับโครงสร้างขนาดเล็กและผลิตภัณฑ์ที่เบาและบาง
ขั้วต่อแม่เหล็กประกอบด้วยชุดปลายตัวผู้และชุดปลายตัวเมียที่สามารถใช้ร่วมกับชุดปลายตัวผู้ได้ ส่วนประกอบปลายตัวผู้ประกอบด้วยส่วนยางวงแหวนรอบนอกส่วนแรก ส่วนยางวงแหวนที่หนึ่ง แม่เหล็กวงแหวนที่หนึ่ง และหมุด PIN ตัวผู้สองตัว แม่เหล็กวงแหวนอันแรกถูกจัดเรียงระหว่างส่วนยางวงแหวนรอบนอกกับส่วนยางวงแหวนด้านในอันแรก และเข็ม PIN ตัวผู้สองตัวจะเคลื่อนผ่านส่วนยางวงแหวนในอันแรก และส่วนปลายตัวเมียประกอบด้วยส่วนยางวงแหวนรอบนอกที่สอง ส่วนยางวงแหวนด้านในสองส่วน แม่เหล็กวงแหวนที่สอง และหมุด PIN ตัวเมียสองอัน แม่เหล็กวงแหวนที่สองถูกจัดเรียงระหว่างส่วนยางวงแหวนรอบนอกที่สองกับวงแหวนในที่สอง ส่วนที่เป็นยางและชิ้นส่วนยางวงแหวนด้านในสองส่วนผ่านเข็ม PIN ตัวเมีย และแม่เหล็กวงแหวนอันแรกจะตรงกับแม่เหล็กวงแหวนที่สอง และปลายด้านตรงข้ามของแม่เหล็กวงแหวนที่สองมีขั้วตรงข้าม เข็ม PIN ตัวผู้สองอันสอดคล้องกับเข็ม PIN ตัวเมียสองอัน และปลายด้านหนึ่งของเข็ม PIN ตัวเมียจะมีรูบอดสำหรับการสอดเข็ม PIN ของผู้ชาย
ขั้วต่อแม่เหล็กรุ่นก่อนประกอบด้วยตัวฉนวน ขั้วต่อจำนวนมาก และตัวแม่เหล็กที่จัดเรียงอยู่บนตัวฉนวน พื้นผิวด้านหน้าของตัวฉนวนมีพื้นผิวผสมพันธุ์ และพื้นผิวผสมพันธุ์ถูกจัดเรียงเคียงข้างกันโดยมีช่องเสียบขั้วต่อหลายช่องเจาะทะลุตัวฉนวน ช่องเสียบขั้วต่อแต่ละช่องที่เว้นระยะห่างบนพื้นผิวการผสมพันธุ์ของตัวเครื่องหลักจะมีช่องรูปตัว U เรียงเป็นวงกลมรอบๆ ขั้วต่อ ช่องบรรจุของตัวฉนวนที่สอดคล้องกับตัวแม่เหล็กคือบล็อกรูปตัวยู และตัวแม่เหล็กจะอยู่ภายในตัวเครื่อง ในถังบรรจุ ขั้วต่อแม่เหล็กของการออกแบบโครงสร้างประเภทนี้มีโครงสร้างขนาดใหญ่ โปรไฟล์สูง และแรงดูดขนาดเล็ก ไม่เหมาะสำหรับโครงสร้างขนาดเล็กบางประเภท และไม่เหมาะสำหรับผลิตภัณฑ์ที่มีน้ำหนักเบากว่าและบางกว่า
