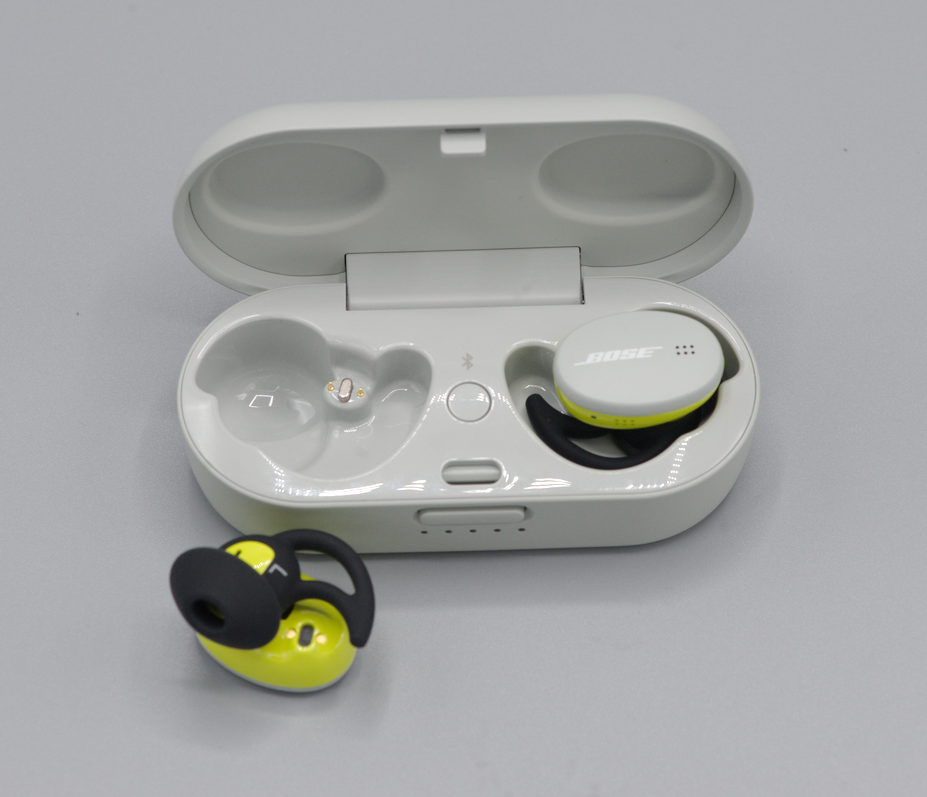

การแนะนำเสาอากาศชุดหูฟัง Bluetooth ไร้สาย True Wireless (TWS)
ในช่วงไม่กี่ปีที่ผ่านมา ตลาดชุดหูฟังบลูทูธไร้สาย (TWS) ที่แท้จริงได้รับความนิยมอย่างมาก และผู้ผลิตโทรศัพท์มือถือหลายรายได้เปิดตัวผลิตภัณฑ์ชุดหูฟัง TWS ของตนเอง ก็เพียงพอแล้วที่จะแสดงความสำคัญต่อตลาดนี้ ในบทความที่แล้ว เราได้แนะนำพินการชาร์จของช่องชาร์จของชุดหูฟัง True Wireless (TWS) วันนี้เราจะมาแนะนำส่วนเสาอากาศคร่าวๆ เราจะหารือเกี่ยวกับความสำคัญของเสาอากาศในชุดหูฟัง TWS การแนะนำเสาอากาศ Bluetooth ของชุดหูฟัง TWS และวิธีการเลือกสามเสาอากาศเมื่อออกแบบชุดหูฟัง TWS ในแง่มุมหนึ่ง แบ่งปันบทบาท ประเภท และตัวเลือกการออกแบบของเสาอากาศ Bluetooth ของชุดหูฟัง TWS
ความสำคัญของเสาอากาศหูฟัง TWS
ตั้งแต่วิทยุรุ่นเก่าไปจนถึงลำโพงอัจฉริยะในปัจจุบัน จาก "พี่ใหญ่" ไปจนถึงสมาร์ทโฟน ตั้งแต่ชุดหูฟัง Bluetooth แบบดั้งเดิมไปจนถึงชุดหูฟังไร้สาย TWS ที่แท้จริง ในการพัฒนาเทคโนโลยีอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เสาอากาศเป็นเฟิร์มแวร์ที่สำคัญ ด้วยการกำเนิดของแนวคิดของ Internet of Everything บทบาทของเสาอากาศจึงมีความสำคัญมากขึ้นสำหรับบ้านอัจฉริยะ ยานพาหนะอัจฉริยะ และอุปกรณ์สวมใส่อัจฉริยะที่จะเชื่อมต่อและควบคุมด้วยเครื่องเดียว
หูฟัง TWS เป็นหูฟังสเตอริโอไร้สายที่แท้จริง วิธีการใช้งานหลักคือการเชื่อมต่อกับอุปกรณ์เคลื่อนที่ เช่น โทรศัพท์มือถือและคอมพิวเตอร์ผ่านคลื่นความถี่วิทยุ Bluetooth จากนั้นส่งข้อมูลเสียงไปยังหูฟัง จากนั้นถอดรหัสและส่งออกข้อมูลดังกล่าวที่ปลายหูฟัง ในกระบวนการนี้ เสาอากาศ Bluetooth จะต้องทำหน้าที่เป็น "หอคอย" เพื่อสื่อสารระหว่างทั้งสองฝ่ายและดำเนินการส่งและรับ ดังนั้นในชุดหูฟัง TWS ชิป Bluetooth และเสาอากาศ Bluetooth จึงช่วยเสริมซึ่งกันและกัน เพื่อให้เล่นเพลงที่ส่งแบบไร้สายและหลีกเลี่ยงพันธนาการของสายไฟ
การแนะนำเสาอากาศ Bluetooth ชุดหูฟัง TWS

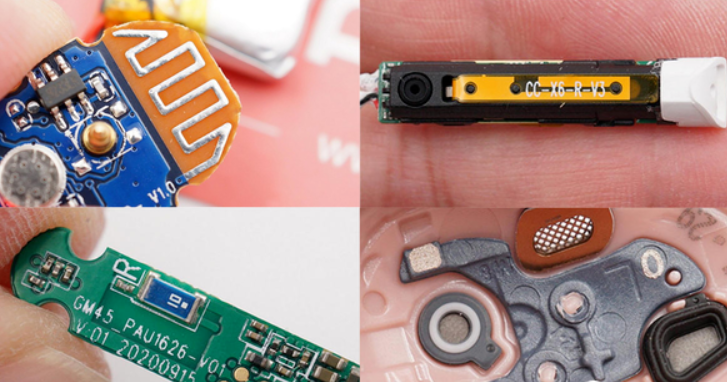

เนื่องจากเป็นเฟิร์มแวร์ที่สำคัญของชุดหูฟัง TWS การพัฒนาเสาอากาศ Bluetooth ในปัจจุบันจึงค่อนข้างสมบูรณ์ เสาอากาศออนบอร์ด PCB ส่วนใหญ่มีสี่ประเภท ได้แก่ FPC เซรามิกและ LDS พิจารณารูปลักษณ์ของผลิตภัณฑ์หูฟัง TWS ข้อกำหนดย่านความถี่ และราคาเพื่อเลือกประเภทเสาอากาศที่เหมาะสมที่สุด

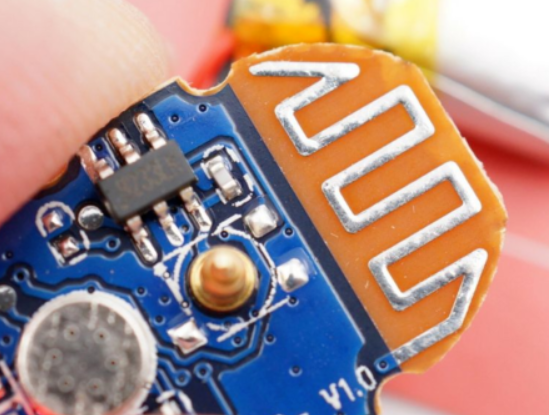

1. เสาอากาศออนบอร์ด PCB
ตามชื่อที่แนะนำ เสาอากาศ PCB ออนบอร์ดเป็นเสาอากาศประเภทหนึ่งที่วาดโดยตรงบนบอร์ด PCB มีการใช้กันอย่างแพร่หลายในแผงวงจรโมดูลความถี่เดียวเช่นโมดูล Bluetooth โมดูล WIFI และโมดูล ZIGBEE ในหูฟัง TWS เนื่องจากข้อจำกัดของระดับเสียง แอปพลิเคชันของเสาอากาศ Bluetooth ในตัวจึงค่อนข้างหายาก
เสาอากาศ PCB ออนบอร์ดสามารถออกแบบและใช้งานโดยซัพพลายเออร์ของบอร์ด PCB ซึ่งเทียบเท่ากับส่วนวงจรของบอร์ด
ข้อดี: เสาอากาศ PCB ออนบอร์ดไม่จำเป็นต้องมีการดีบักหลายจุด และสามารถวาดบน PCB ได้โดยตรงโดยไม่มีค่าใช้จ่าย
ข้อเสีย: พื้นที่ที่ต้องการมีขนาดใหญ่ ทิศทางค่อนข้างเดียว เหมาะสำหรับย่านความถี่เดียว ความสอดคล้องของเสาอากาศแบบต่างๆ ค่อนข้างแย่ และความสามารถในการป้องกันการรบกวนต่ำ

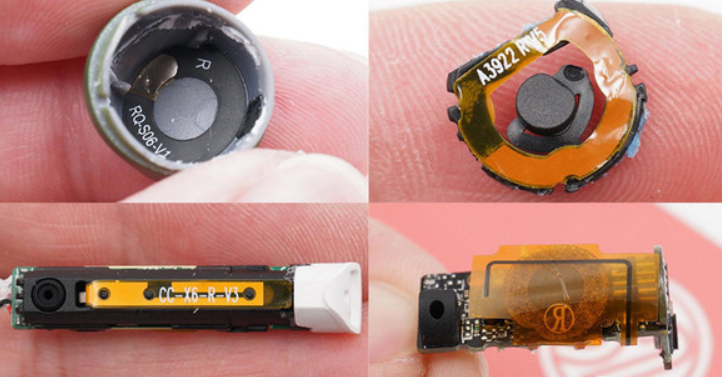

2. เสาอากาศ FPC
เสาอากาศ FPC วิวัฒนาการมาจากเสาอากาศบน PCB เนื่องจากชุดหูฟัง TWS มีข้อจำกัดด้านระดับเสียง พื้นที่บนเมนบอร์ดภายในจึงไม่สามารถรองรับเสาอากาศได้ เสาอากาศ FPC เทียบเท่ากับการนำวงจรเสาอากาศออกจาก PCB และใช้โลหะภายนอกอื่นๆ เพื่อทำให้เสาอากาศเป็นส่วนประกอบที่แยกจากกัน เพื่อให้สามารถวางไว้ในพื้นที่ภายในของชุดหูฟัง TWS ได้ดีขึ้น
เสาอากาศ FPC สามารถรับรู้ได้โดยโรงงานบอร์ด PCB ของบอร์ดนุ่มและวัสดุที่ยืดหยุ่น
ข้อดี: ใช้ได้กับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็กส่วนใหญ่ แถบความถี่ที่สามารถทำได้ยังสมบูรณ์ ประสิทธิภาพดีขึ้น และต้นทุนต่ำกว่า
ข้อเสีย: แต่ละผลิตภัณฑ์จะต้องมีการดีบักแยกกันและทำการแพตช์ด้วยตนเอง

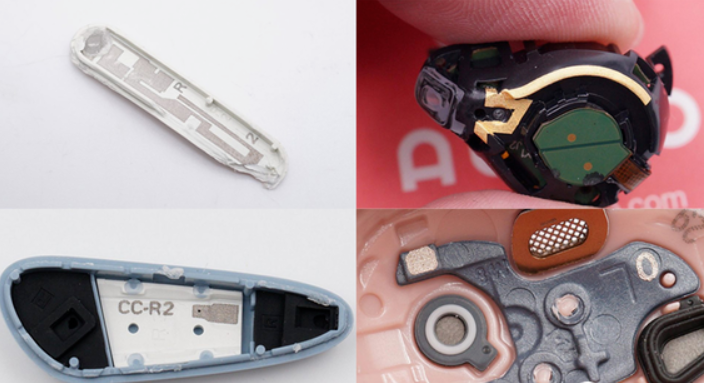

3. เสาอากาศแอลดีเอส
เสาอากาศ LDS เป็นการอัพเกรดเสาอากาศ FPC เพิ่มเติม แม้ว่าเสาอากาศ FPC จะสามารถใช้พื้นที่ภายในของชุดหูฟังได้ในระดับที่ดี แต่ก็ยังต้องใช้ระนาบเรียบเพื่อต่อเข้ากับ
เสาอากาศ LDS ใช้เทคโนโลยีการขึ้นรูปแบบเลเซอร์โดยตรง ซึ่งใช้เทคโนโลยีเลเซอร์เพื่อสร้างรูปแบบเสาอากาศโลหะโดยตรงบนโครงยึด แผ่นปิด ฯลฯ ซึ่งสามารถเลเซอร์ไปยังพื้นผิวที่ไม่สม่ำเสมอภายในหูฟังได้ โดยใช้ประโยชน์จากพื้นที่ภายในของหูฟังเพิ่มเติม
ผู้ผลิตเสาอากาศ LDS สำหรับการประมวลผลด้วยเลเซอร์ เทคโนโลยีเลเซอร์ และเทคโนโลยีการชุบด้วยไฟฟ้าสามารถรองรับได้
ข้อดี: รองรับทุกทิศทางและเป็นที่ยอมรับอย่างมาก
ข้อเสีย: ค่าใช้จ่ายมีราคาแพงกว่าและมีข้อกำหนดพิเศษสำหรับวัสดุของพื้นผิวด้านนอกของผลิตภัณฑ์

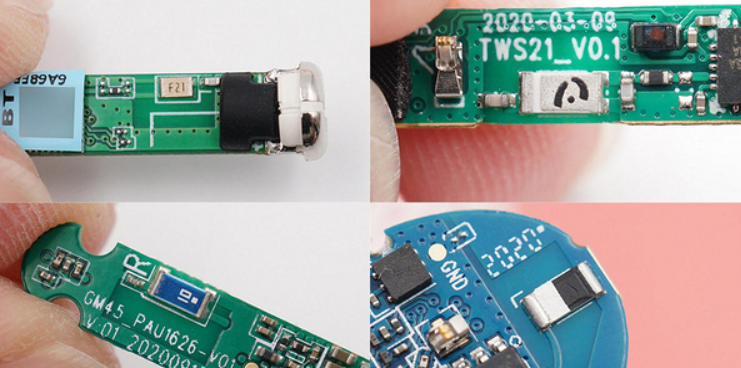

4. เสาอากาศเซรามิก
เสาอากาศเซรามิกเป็นอีกหนึ่งผลิตภัณฑ์เสาอากาศที่ใช้กันอย่างแพร่หลายในอุปกรณ์โมดูลบลูทูธ ตั้งชื่อตามการใช้เปลือกเซรามิก ส่วนใหญ่แบ่งออกเป็นสองประเภท: บล็อกเสาอากาศเซรามิกและเสาอากาศเซรามิกหลายชั้น
เสาอากาศเซรามิกแบบบล็อกคือการพิมพ์ส่วนโลหะของเสาอากาศบนพื้นผิวที่รวดเร็วของเซรามิก และสามารถพิมพ์เสาอากาศเซรามิกหลายชั้นบนชั้นอิเล็กทริกเซรามิกแต่ละชั้นตามความต้องการในการออกแบบ ซึ่งจะช่วยลดขนาดของเสาอากาศ
ข้อดี: ขนาดเล็ก ใช้งานง่าย ต้นทุนต่ำ ประสิทธิภาพดี และใช้พื้นที่เพียงเล็กน้อยเท่านั้น
ข้อเสีย: ข้อกำหนดสำหรับพื้นที่กวาดล้างค่อนข้างสูง ทิศทางค่อนข้างเดียว และมีข้อกำหนดสำหรับตำแหน่งการจัดวาง
เราเรียนรู้จากการรื้อหูฟัง TWS ก่อนหน้านี้ว่าเนื่องจากข้อจำกัดด้านระดับเสียง เสาอากาศ PCB ออนบอร์ดจึงไม่ค่อยใช้ในหูฟัง TWS เลือกตามความต้องการของผลิตภัณฑ์ของคุณ ไม่มีประเภทการใช้งานที่แน่นอน
วิธีการเลือกเสาอากาศที่เหมาะสม
ในทางทฤษฎี ในแง่ของต้นทุน เสาอากาศ PCB และ FPC ถูกกว่า เสาอากาศเซรามิกอยู่ในระดับปานกลาง และเสาอากาศ LDS มีราคาแพงกว่า และในแง่ของการใช้พื้นที่ เสาอากาศ LDS มีความยืดหยุ่นมากที่สุดและสามารถใช้พื้นที่ภายในของชุดหูฟังได้อย่างเต็มที่
ในแง่ของประสิทธิภาพ ความสามารถในการส่งและรับของเสาอากาศภายนอกโดยทั่วไปดีกว่าเสาอากาศในตัว ชุดหูฟัง TWS ได้รับการออกแบบให้มีเสาอากาศในตัวเนื่องจากข้อจำกัดด้านระดับเสียงและความต้องการในการพกพา ประสิทธิภาพค่อนข้างใกล้เคียงกัน และจำเป็นต้องพิจารณาปัจจัยต่างๆ อย่างละเอียดเพื่อเลือกเสาอากาศที่เหมาะสม
การออกแบบเสาอากาศ Bluetooth ของชุดหูฟัง TWS ส่งผลต่อคุณภาพการรับส่งข้อมูลของการสื่อสาร Bluetooth ซึ่งจะส่งผลต่อประสบการณ์การใช้งานจริงของผู้ใช้ การเลือกเสาอากาศ Bluetooth ได้รับผลกระทบจากหลายปัจจัย เช่น ประสิทธิภาพ แถบความถี่ ราคา และพื้นที่ใช้งาน โดยการพิจารณาเงื่อนไขเฉพาะของผลิตภัณฑ์และสถานการณ์การใช้งาน และเลือกเสาอากาศที่เหมาะสมเท่านั้น จึงจะสามารถใช้ประสิทธิภาพสูงสุดของผลิตภัณฑ์ได้
