การออกแบบตัวเชื่อมต่อขนาดเล็กเจ็ดทิศทาง

ทุกวันนี้ อุปกรณ์อิเล็กทรอนิกส์จำนวนนับไม่ถ้วน เช่น สมาร์ทโฟน แท็บเล็ต เครื่องวัดระดับน้ำตาลในเลือด ฯลฯ มีข้อกำหนดด้านขนาดที่เข้มงวดและเข้มงวดยิ่งขึ้น และการตกแต่งภายในก็แน่นขึ้นเรื่อยๆ ดังนั้นจึงไม่มีพื้นที่เหลือสำหรับตัวเชื่อมต่อ ยิ่งตัวเชื่อมต่อเล็กลงเท่าไหร่ ก็ยิ่งมีความสำคัญมากขึ้นเท่านั้น แนวโน้มนี้ยังมีให้เห็นในด้านการป้องกันและการบินและอวกาศ เช่น ในดาวเทียม ขีปนาวุธนำวิถี และระบบ avionics ซึ่งข้อกำหนดด้านความกะทัดรัดสามารถทำได้โดยตัวเชื่อมต่อ "จิ๋ว" เท่านั้น เนื่องจากความต้องการตัวเชื่อมต่อที่มีขนาดเล็กลงยังคงเพิ่มขึ้น วิศวกรออกแบบต้องเผชิญกับความท้าทายชุดใหม่ พวกเขาไม่สามารถใส่การออกแบบตัวเชื่อมต่อลงในขั้นตอนสุดท้ายของโครงการได้อีกต่อไป ตัวเชื่อมต่อไมโครจำเป็นต้องมีการไตร่ตรอง นักออกแบบจำเป็นต้องคาดการณ์ปัจจัยหลายประการ เช่น บรรจุภัณฑ์ ความทนทาน ความสามารถในการรองรับกระแสไฟ และความสามารถในการเปลี่ยน

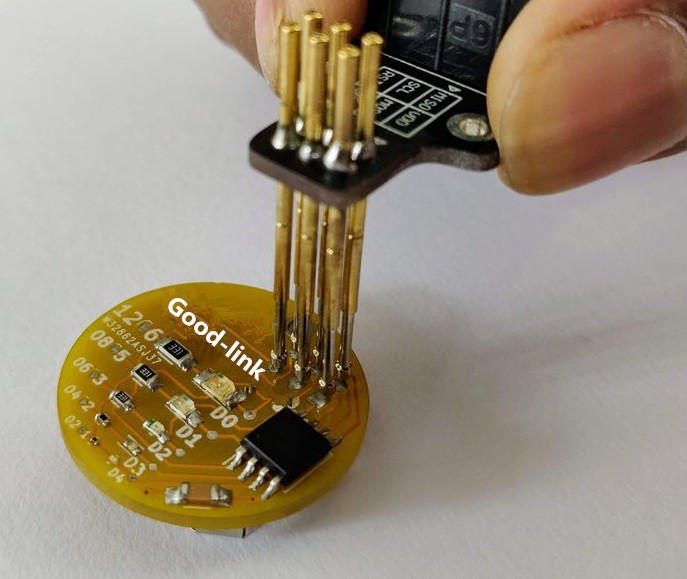

การออกแบบตัวเชื่อมต่อขนาดเล็กเจ็ดทิศทาง

1. พิจารณาตัวเชื่อมต่อในช่วงต้นของการออกแบบ

Mitch ผู้อำนวยการฝ่ายวิศวกรรมการพัฒนาผลิตภัณฑ์กล่าวว่า "วิศวกรมักจะให้ความสำคัญกับการออกแบบระบบโดยรวมจนทำให้ตัวเชื่อมต่ออยู่ที่ส่วนท้ายสุดของการออกแบบ “พวกเขาคิดว่าตัวเชื่อมต่อนั้นเรียบง่าย ดังนั้นพวกเขาจึงสามารถวาง To ในขั้นตอนสุดท้าย จากนั้นพวกเขาก็ติดอยู่กับการออกแบบของตัวเอง” เขาได้เห็นเรื่องราวของนักออกแบบจำนวนมากเกินไปที่เร่งรีบในการออกแบบตัวเชื่อมต่อในขั้นตอนสุดท้ายของการออกแบบ เขาบอกเราว่าในหลายกรณี นักออกแบบต้องเลือกตัวเชื่อมต่อที่ไม่ได้มาตรฐานเพื่อให้การออกแบบสมบูรณ์ ซึ่งไม่เพียงแต่เพิ่มต้นทุนเท่านั้น แต่ยังทำให้เวลาในการจัดส่งล่าช้าอีกด้วย เพื่อหลีกเลี่ยงปัญหาดังกล่าว ผู้เชี่ยวชาญที่เกี่ยวข้องแนะนำให้คุณพิจารณาตัวเชื่อมต่อที่คุณจะใช้ในช่วงเริ่มต้นของการออกแบบ จากนั้นจึงจองพื้นที่การออกแบบสำหรับตัวเชื่อมต่อเหล่านั้นและออกแบบรอบๆ "ไม่มีเหตุผลที่คุณจะพูดว่า 'ก่อนอื่น ตัดสินใจว่าตัวเชื่อมต่อใดที่คุณต้องการ'" มอร์ลีย์ วิศวกรฝ่ายพัฒนาผลิตภัณฑ์ของเรากล่าว "แต่ถ้าเป็นเช่นนั้น จะช่วยประหยัดเวลาได้มากและยุ่งยาก"

2. เข้าใจข้อจำกัดของพื้นที่

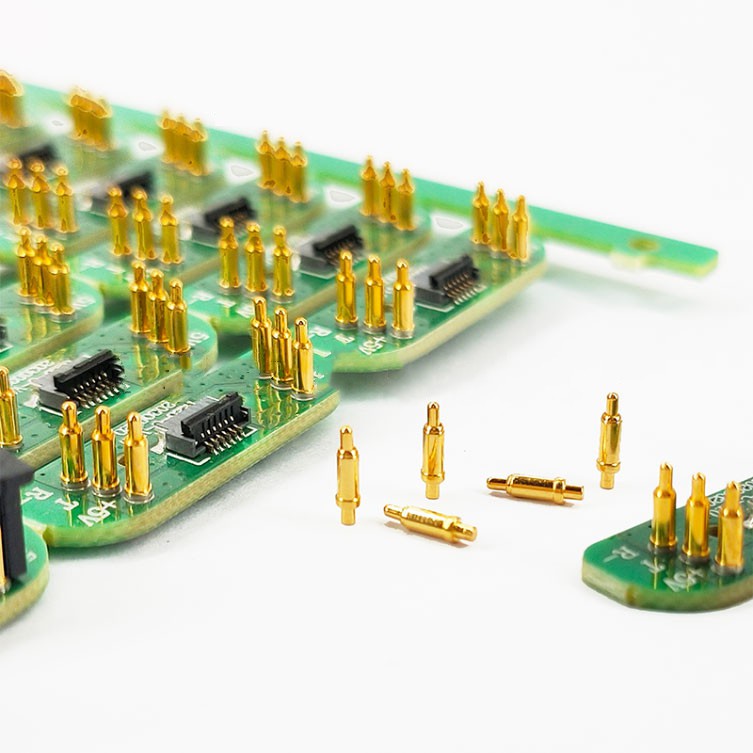

แม้ว่าคอนเน็กเตอร์บอร์ด-ทู-บอร์ดขนาดเล็กโดยทั่วไปจะมีความหนาน้อยกว่า 1 มม. แต่ก็มักใช้ในการใช้งานที่แน่นหนาเช่นกัน เพื่อแก้ไขปัญหาบรรจุภัณฑ์ที่อาจเกิดขึ้น นักออกแบบจำเป็นต้องพิจารณาการติดตามวงจรบน PCB รวมถึงสายไฟเพิ่มเติมที่เชื่อมต่อกับตัวเชื่อมต่อ "เนื่องจากระยะพิทช์ที่เล็กกว่า คุณต้องทำให้รอยและสายไฟแคบลง" ไมค์ ฮิกาชิกาว่า ผู้จัดการผลิตภัณฑ์ในพื้นที่ของโมเล็กซ์กล่าว นอกจากนี้ โปรดทราบว่าขั้วต่อบางตัว (เช่น ขั้วต่อสายเคเบิลแบบยืดหยุ่น) มีตัวเลือกในการพลิกไปข้างหน้าและข้างหลัง คุณต้องพิจารณาวิธีการพลิกเหล่านี้เมื่อออกแบบระบบของคุณ ตัวอย่างเช่น ขั้วต่อที่พลิกกลับอาจเข้าถึงได้ยาก หากมีส่วนประกอบอื่นที่ด้านหน้าและด้านหลัง สุดท้ายนี้ นักออกแบบยังต้องตระหนักด้วยว่าบางครั้งอุปกรณ์ยึดพื้นผิวไม่สามารถจัดการส่วนประกอบที่มีขนาดเล็กลงได้ ในบางกรณี พวกเขาต้องการหัวดูดสูญญากาศใหม่เพื่อแก้ปัญหาเหล่านี้

3. ค้นหาความจุโหลดปัจจุบัน

เมื่อขนาดของตัวเชื่อมต่อลดลง ความสามารถในการรองรับปัจจุบันของตัวเชื่อมต่อก็เช่นกัน โดยทั่วไปแล้ว ขั้วต่อไมโครสามารถจัดการได้ระหว่าง 200mA ถึง 500mA ซึ่งประมาณครึ่งหนึ่งของอัตราปัจจุบันของขั้วต่อแบบบอร์ดต่อบอร์ดที่ใหญ่กว่า เพื่อชดเชยความจุกระแสไฟที่ต่ำกว่า นักออกแบบอาจจำเป็นต้องเพิ่มจำนวนเทอร์มินัล

4. พิจารณาความเสถียรของการเชื่อมต่อขนาดเล็ก/ไมโคร

"ฉันต้องให้คำแนะนำในเรื่องนี้ ไม่เพียงแต่ในขั้นตอนการออกแบบ แต่ยังรวมถึงระหว่างกระบวนการประกอบเพื่อให้ปลอดภัยจากความเสียหาย" Morley ผู้เชี่ยวชาญด้านการออกแบบตัวเชื่อมต่อขนาดเล็กในการใช้งาน RF เล่าว่าในการออกแบบทางทหารของเขา ในการใช้งานในอวกาศ ตัวเชื่อมต่อครึ่งหนึ่งถูกทำลายในระหว่างขั้นตอนการทดสอบ

ความล้มเหลวในการพิจารณาปัญหาตั้งแต่แรกอาจทำให้ต้นทุนสูงขึ้น เขากล่าว ขั้วต่อที่เสียหายต้องมีการกำหนดค่าใหม่ ตกแต่งใหม่ และทำเครื่องหมาย อาจจำเป็นต้องเปลี่ยนตัวเชื่อมต่อที่มีราคาแพงกว่าและสามารถถอดเปลี่ยนได้ และการเปลี่ยนแปลงดังกล่าวอาจเพิ่มเวลาการออกแบบอีกหนึ่งหรือสองสัปดาห์

"ควรสังเกตว่า จัดลำดับความสำคัญของตัวเชื่อมต่อที่มีอยู่เสมอ และหากตัวเชื่อมต่อเหล่านั้นไม่เข้ากันกับการออกแบบของคุณ ให้พิจารณาออกแบบของคุณเอง ซึ่งสามารถช่วยคุณประหยัดเวลาได้มาก" มอร์ลีย์กล่าว

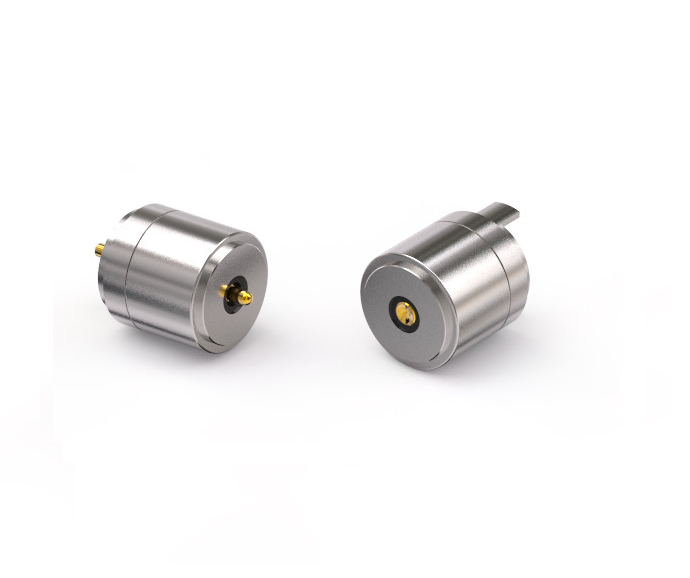

5. พิจารณาเปลี่ยนง่าย

หากปิดด้านนอกของผลิตภัณฑ์ คุณต้องใช้ขั้วต่อที่สามารถเปลี่ยนจากภายนอกได้ มิฉะนั้น คุณจะต้องทำการบัดกรี

“ยิ่งคุณทำมันมากเท่าไหร่ คุณก็ยิ่งมีทักษะมากขึ้นเท่านั้นในทักษะเช่นการเชื่อม แต่ความเสี่ยงของความเสียหายต่อทั้งระบบก็จะสูงขึ้น” มอร์ลีย์กล่าว

6. ทำความเข้าใจข้อกำหนดการทำงานของตัวเชื่อมต่อ

ซัพพลายเออร์ต้องการให้ลูกค้าแสดงความต้องการอย่างเต็มที่ มิฉะนั้น พวกเขาอาจเข้าใจความต้องการของลูกค้าผิด นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อจำเป็นต้องผลิตตัวเชื่อมต่อแบบกำหนดเอง

"การระบุข้อกำหนดของตัวเชื่อมต่ออย่างถูกต้องเป็นสิ่งสำคัญ" Story กล่าว "หากไม่ชัดเจนหรือละเว้น เราเสี่ยงต่อการขาดข้อกำหนดที่สำคัญสำหรับการออกแบบ"

7. พิจารณาความเค้นเชิงกล

อุณหภูมิ การกระแทก และการสั่นสะเทือนล้วนสร้างความเครียดระหว่างอินเทอร์เฟซและวงจร ผู้เชี่ยวชาญแนะนำว่าคุณควรเลือกตัวเชื่อมต่อที่หลีกเลี่ยงผลกระทบของกองกำลังเหล่านี้

"ฉันเคยเห็นรอยต่อประสานที่แตกเป็นชิ้นเล็กชิ้นน้อยบนบอร์ด PCB บางตัว" มอร์ลีย์กล่าว "เมื่อต่อคอนเนคเตอร์เข้ากับบอร์ดหรือโครงสร้างภายนอกอย่างแน่นหนา จะต้องทนต่อแรงกระแทกและแรงสั่นสะเทือน มิฉะนั้น อาจเกิดรอยร้าวได้"

มอร์ลี่ย์แนะนำให้วิศวกรใช้ระบบที่เชื่อมต่อถึงกันเพื่อลดการสะสมของความเครียดระหว่างโครงสร้างการติดตั้งและจุดเชื่อมต่อ “มีซัพพลายเออร์หลายรายที่เสนอระบบดังกล่าว” เขากล่าว "นักออกแบบควรใส่ใจเรื่องนี้อย่างใกล้ชิด"
