วิธีการใช้พิน Pogo?

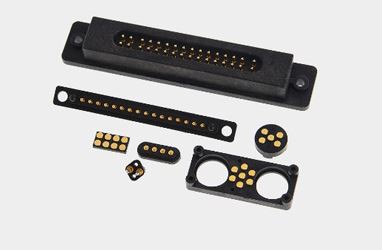

การแนะนำเบื้องต้นของตัวเชื่อมต่อ POGO PIN
ขั้วต่อ Pogo Pin เป็นโพรบชนิดสปริงที่ประกอบขึ้นจากการตอกหมุดส่วนประกอบพื้นฐานทั้งสี่ของเข็ม (ลูกสูบ) ท่อเข็ม (ท่อ) สปริง (สปริง) และแกนยาง (ตัวเรือน) ผ่านอุปกรณ์ที่มีความแม่นยำสูง เรียกอีกอย่างว่าพิน pogo, ปลอกนิ้วสปริง, โพรบสปริง, สปริงโหลด, ขั้วต่อ PogoPin ด้านล่างของ Pogo Pin's Plunger มักจะเป็นโครงสร้างพื้นผิวลาดเอียง หน้าที่ของโครงสร้างพื้นผิวลาดเอียงคือเพื่อให้แน่ใจว่า Pogo Pin รักษาเข็ม (Plunger) ไว้กับผนังด้านในของท่อเข็ม (Tube) ระหว่างการทำงาน เพื่อให้กระแสไหลผ่านเข็มชุบทองเป็นหลัก (Plunger) และหลอดเข็ม (Tube) ให้ความเสถียรและความต้านทานต่ำของ Pogo Pin
เรามีชุดผลิตภัณฑ์ Pogo Pin ให้คุณ ในอุตสาหกรรมตัวเชื่อมต่อ หมุด pogo เป็นเทคโนโลยีการเชื่อมต่อแบบพิเศษ ในช่วงไม่กี่ปีที่ผ่านมา เทคโนโลยีที่น่าเชื่อถือนี้ได้รับการยอมรับจากผู้ผลิตที่มีชื่อเสียงระดับโลกบางราย และประสบความสำเร็จในการใช้งานผลิตภัณฑ์อิเล็กทรอนิกส์กว่า 100 รายการของตน เช่น แบตเตอรี่โทรศัพท์มือถือ การเชื่อมต่อเสาอากาศ ระบบกำหนดตำแหน่ง GPS และคอมพิวเตอร์แล็ปท็อป , อุปกรณ์วิดีโอเกม, ไฟถนนกลางแจ้ง, เครื่องช่วยฟัง, เครื่องรับวิทยุ ฯลฯ
พารามิเตอร์พื้นฐานของตัวเชื่อมต่อ POGO PIN
หมุด Pogo (ลูกสูบ): ทองเหลืองชุบทอง (C3604) ความหนาของชั้นชุบด้วยไฟฟ้าจะแตกต่างกันไปตามการใช้งานที่แตกต่างกัน โดยทั่วไปชุบนิกเกิล 1.25~2.5um (แปลงเป็น 50~100u"), ทอง- ชุบ 0.125um ~ 0.5um (แปลงเป็น 5u” ~ 20u”)
บาร์เรล: ทองเหลืองชุบทอง (C3604) ความหนาของชั้นเคลือบด้วยไฟฟ้าจะแตกต่างกันสำหรับการใช้งานที่แตกต่างกัน โดยทั่วไปชุบนิกเกิล 1.25 ~ 2.5um (แปลงเป็น 50 ~ 100u") ชุบทอง 0.125um ~0.25um (แปลงเป็น 5u”~10u”)
สปริง: สแตนเลส (SUS304) หรือลวดเหล็กเปียโน
ตัวเรือน: PA46, PA9T, HTN, LCP (วัสดุที่ปราศจากฮาโลเจน, อัตราการทนไฟ UL94V-0)
ฝาครอบ (CAP): PA46, PA9T, HTN, LCP (วัสดุที่ปราศจากฮาโลเจน, อัตราการทนไฟ UL94V-0)
POGO PIN CONNECTOR ข้อมูลจำเพาะผลิตภัณฑ์
ข้อดีของตัวเชื่อมต่อ POGO PIN
การออกแบบกันน้ำระดับ IPX6-IPX7
ฟอร์มแฟกเตอร์ขนาดเล็ก
ทนต่ออุณหภูมิสูง
ทนต่อการกัดกร่อน
ให้การออกแบบที่กำหนดเอง
แอปพลิเคชั่นเชื่อมต่อ POGO PIN
