โครงสร้างขั้วต่อ pogo pin
ด้วยการพัฒนาของตลาดและการยกระดับเทคโนโลยีผลิตภัณฑ์ ผู้บริโภคจำนวนมากขึ้นเรื่อยๆ ไม่ได้จำกัดอยู่เพียงผลิตภัณฑ์มัลติฟังก์ชั่นเท่านั้น แต่ยังแสวงหารูปลักษณ์ที่มีสไตล์และรูปลักษณ์ที่เล็กและบางอีกด้วย แต่สำหรับการผลิตและการออกแบบ ผลิตภัณฑ์ดังกล่าวถือเป็นความท้าทายครั้งใหญ่สำหรับวิศวกรผลิตภัณฑ์อิเล็กทรอนิกส์ทุกคน เนื่องจากพื้นที่การออกแบบโครงสร้างและข้อกำหนดมาตรฐานของตัวเชื่อมต่อ จึงเป็นเรื่องยากสำหรับวิศวกรที่จะมีทางเลือกที่ดีในการดำเนินการให้เสร็จสมบูรณ์ นอกจากนี้ หมุด pogo มีข้อดีที่ชัดเจนในแง่ของต้นทุนการประกอบ อายุการใช้งาน รอบตัวอย่าง และต้นทุนในพื้นที่โครงสร้าง
หน้าที่หลักของพิน pogo คือกระแสเกิน ตั้งแต่ 20MA-10A โดยหลักแล้ว มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาดเส้นผ่าศูนย์กลาง ความสูง และข้อกำหนดในการชุบของหมุด pogo
เข็มหมุดต้องมีพื้นผิวเรียบเป็นซีกโลกกลมเล็กๆ ข้อกำหนดการออกแบบเข็มสำหรับหมุด POGOPIN pogo

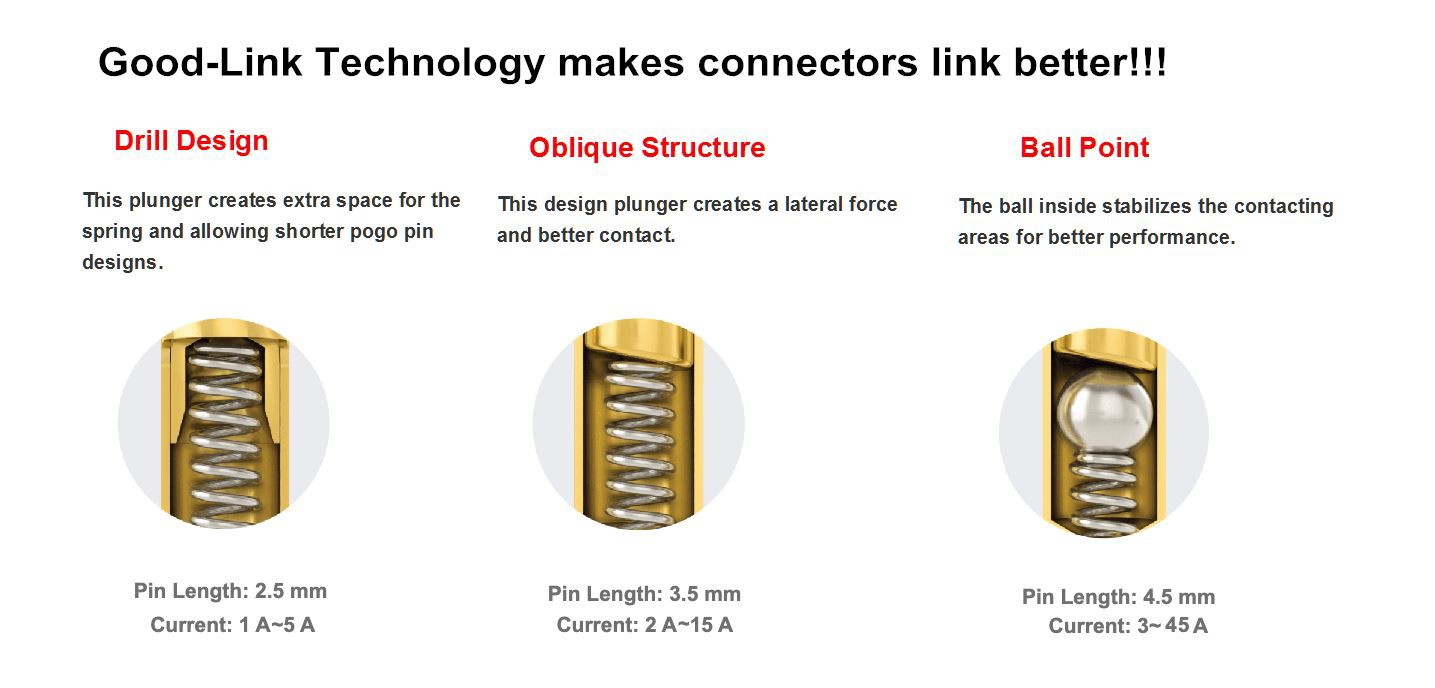

มุมเอียง: เพื่อให้แน่ใจว่าเข็มจะสัมผัสกับท่อเข็มตลอดเวลาในขณะทำงาน Tyco Hanze จึงตัดปลายเข็มที่สัมผัสกับสปริงให้เป็นมุมเอียง แนวคิดการออกแบบนี้สามารถรับประกันความต้านทานการสัมผัสที่ต่ำและเสถียรเพื่อให้แน่ใจว่าการนำผลิตภัณฑ์มีเสถียรภาพ การออกแบบการเจาะด้านหลังเป็นทางเลือกที่ดีสำหรับตัวเชื่อมต่อขนาดเล็ก ซึ่งสามารถตอบสนองความต้องการด้านความยืดหยุ่นของลูกค้าได้
ความยาวของสปริงที่เข้าชุดกันของการออกแบบนี้สามารถเกินความยาวของท่อเข็มได้ ในกรณีของพื้นที่จำกัด การออกแบบการเจาะย้อนกลับจะได้รับจังหวะยืดหยุ่นที่เสถียร การออกแบบก้นแบนจะไม่สามารถเข้าถึงได้เนื่องจากเงื่อนไขบางประการเกี่ยวกับโครงสร้างของเข็มและท่อเข็ม ซึ่งจะทำให้กระแสไหลผ่านท่อเข็ม และผนังของท่อเข็มจะตรงไปตามสปริง ซึ่งจะทำให้ค่าความต้านทานมีมากเกินไปและแรงดันไฟจะลดลงในแนวโค้งขนาดใหญ่
