องค์ประกอบของเอียร์บัด TWS

จาก "รูปลักษณ์" สู่ "ภายใน" แยกแยะองค์ประกอบของหูฟัง TWS อย่างครอบคลุม

หูฟัง TWS เป็นผลิตภัณฑ์ยอดนิยมในตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคในปัจจุบัน แบรนด์โทรศัพท์มือถือ ผู้ผลิตเครื่องเสียงแบบดั้งเดิม และแบรนด์หูฟัง TWS ใหม่กำลังเปิดตัวผลิตภัณฑ์ใหม่อย่างต่อเนื่อง ด้วยการปรับปรุงประสิทธิภาพของผลิตภัณฑ์และการเพิ่มฟังก์ชันอย่างต่อเนื่อง ทำให้ได้รับการยอมรับจากผู้บริโภคมากขึ้นเรื่อยๆ ประชากรผู้ใช้ได้รับความนิยมอย่างรวดเร็ว และตลาดยังคงขยายตัวอย่างต่อเนื่อง

การพัฒนาอย่างรวดเร็วของหูฟัง TWS ยังผลักดันการเติบโตอย่างรวดเร็วของยอดขายในกลุ่มอุตสาหกรรมที่เกี่ยวข้อง เช่น ชิปควบคุมหลัก ไอซีการจัดการพลังงาน ชิปรับสัญญาณการชาร์จแบบไร้สาย แบตเตอรี่กล่องชาร์จ แบตเตอรี่เอียร์บัด และเซ็นเซอร์ เพื่อเพิ่มความสามารถในการแข่งขันในตลาด ผลิตภัณฑ์ในเครืออุตสาหกรรมที่เกี่ยวข้องได้รับการอัพเกรดอย่างต่อเนื่อง ซึ่งได้ส่งเสริมการปรับปรุงประสิทธิภาพ ฟังก์ชัน และคุณภาพของหูฟัง TWS และสร้างวงกลมที่ดีงามเพื่อส่งเสริมการพัฒนาหูฟัง TWS ที่มั่นคงและดีต่อสุขภาพ ตลาด.

I Love Audio Network ยังคงให้ความสำคัญกับตลาดหูฟัง TWS อย่างต่อเนื่อง แบ่งปันข้อมูลการตลาดล่าสุดและข่าวสารผลิตภัณฑ์สำหรับเพื่อนๆ แบบเรียลไทม์ และได้เผยแพร่รายงานการรื้อถอนเกือบ 300 ฉบับอย่างต่อเนื่อง และครั้งนี้ ฉันชอบที่จะทำรายการชิ้นส่วนหูฟัง TWS ทั้งหมดสำหรับทุกคนตามการรื้อถอน และดูว่ามีกี่ส่วนที่จำเป็นในการสร้างหูฟัง TWS~

1. การตีความผลิตภัณฑ์ชุดหูฟัง TWS

หูฟัง TWS เป็นหูฟังสเตอริโอไร้สายแบบ True ที่ละทิ้งวิธีการต่อสายภายนอกโดยสิ้นเชิง และรับรู้การส่งสัญญาณแบบไร้สายผ่านเทคโนโลยีบลูทูธเป็นหลัก หน้าที่หลักคือการฟังเพลง พูดคุย ดูวิดีโอ เกม ฯลฯ และยังมีศักยภาพที่ดีในการพกพาพอร์ทัลมัลติมีเดียในอนาคต

ในแง่ของรูปแบบผลิตภัณฑ์ คุณลักษณะที่สำคัญที่สุดของหูฟัง TWS คือหูฟังสองตัวมีอิสระ โดยไม่ได้ต่อสายเข้ากับอุปกรณ์เคลื่อนที่อินพุตหรือสายเชื่อมต่อระหว่างหูฟังทั้งสอง โดยจะหลีกเลี่ยงสายพันธนาการได้อย่างสมบูรณ์และสามารถสวมใส่ได้กับหูทั้งสองข้าง ให้ประสบการณ์การสวมใส่ที่ยืดหยุ่นและสะดวกมาก

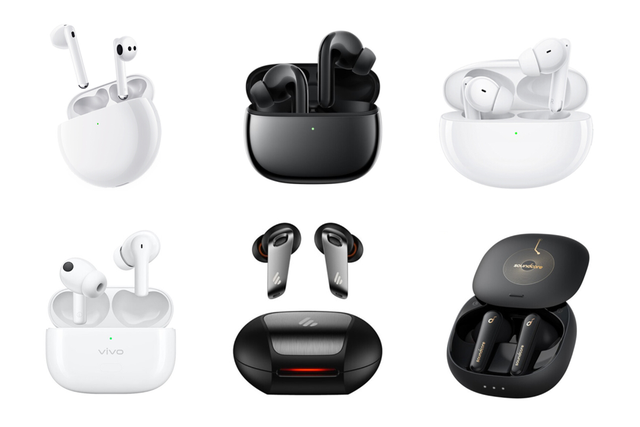

ในแง่ของการออกแบบรูปลักษณ์ ผลิตภัณฑ์หลักในตลาดปัจจุบันใช้สองรูปแบบ "จัดการ" และ "ชนิดถั่ว" ผลิตภัณฑ์บางอย่างในตลาดกีฬาส่วนใหญ่ใช้โครงสร้างคล้องหูที่เสถียรกว่า เช่นเดียวกับชุดหูฟังการนำกระดูกภายใต้ตัวคุณ การออกแบบที่หนีบหูที่ไม่เหมือนใคร

นอกจากวิธีการสวมใส่ที่สะดวกสบายแล้ว อีกเหตุผลหนึ่งที่ทำให้หูฟัง TWS ได้รับความนิยมอย่างรวดเร็วคือความร่วมมือที่สมบูรณ์แบบระหว่างอุปกรณ์เสริมสำหรับโทรศัพท์มือถือและโทรศัพท์มือถือ ตลอดจนประสบการณ์การใช้งานที่หลากหลายเมื่อเทียบกับหูฟังแบบเดิม

ในช่วงเริ่มต้นของการเกิด ชุดหูฟัง TWS ถูกวิพากษ์วิจารณ์ว่าเป็นเพราะคุณภาพเสียง อายุการใช้งานแบตเตอรี่ ความล่าช้า และปัญหาอื่นๆ แต่ประสบการณ์การสวมใส่ที่สะดวกและการออกแบบที่มีน้ำหนักเบาและทันสมัยโดยไม่มีสายทำให้มีผู้ใช้กลุ่มแรกเข้ามา ด้วยความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีที่เกี่ยวข้อง ประสิทธิภาพของหูฟัง TWS จึงค่อยๆ ดีขึ้น และกลุ่มผู้ใช้ก็เริ่มเพิ่มขึ้นในวงกว้างเช่นกัน

ในช่วงสองปีที่ผ่านมา การเพิ่มฟังก์ชั่นใหม่ๆ มากมาย เช่น Active Noise Reduction, Call Noise Reduction, Spatial Sound Effect, การชาร์จแบบไร้สาย, โหมดเกม ฯลฯ ได้ปรับปรุงประสบการณ์การใช้หูฟัง TWS และการขายหูฟัง TWS ได้เพิ่มขึ้นอย่างรวดเร็ว ปัจจุบันการเดินบนถนนและการใช้บริการขนส่งสาธารณะ หูฟัง TWS ได้กลายเป็นสินค้ายอดนิยมอย่างโทรศัพท์มือถือ

ในฐานะที่เป็นผลิตภัณฑ์ด้านเสียง ฟังก์ชันพื้นฐานที่สุดของหูฟัง TWS ยังคงตอบสนองความต้องการของผู้ใช้ในการเล่นเพลงในยามว่างและเพื่อความบันเทิง ระหว่างการเดินทาง ที่ทำงาน และสถานการณ์อื่นๆ ด้วยการเพิ่มขึ้นของแพลตฟอร์มวิดีโอขนาดสั้น แอพพลิเคชั่นของชุดหูฟัง TWS ในการชมภาพยนตร์ก็เติบโตอย่างรวดเร็วเช่นกัน

การเพิ่มฟังก์ชันลดเสียงรบกวนจากการโทรทำให้ชุดหูฟังอยู่ห่างจากปาก แต่ยังให้เอฟเฟกต์การโทรที่ชัดเจน พร้อมประสบการณ์การโทรที่สะดวก ทำให้เป็นผลิตภัณฑ์ที่ต้องมีสำหรับนักธุรกิจจำนวนมาก และฟังก์ชั่นลดสัญญาณรบกวนที่ใช้งานได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก ประสบการณ์การใช้หูฟัง TWS ยังคงให้เอฟเฟกต์เสียงและวิดีโอที่ชัดเจนแก่ผู้ใช้ในสภาพแวดล้อมที่มีเสียงดัง

เมื่อพิจารณาจากแนวโน้มปัจจุบันของการใช้งานชุดหูฟัง TWS ฟังก์ชันต่างๆ เช่น การตรวจสุขภาพและการเล่นกีฬา อาจได้รับการติดตั้งในอนาคต และอาจกลายเป็นผลิตภัณฑ์อิสระที่มีการพัฒนาเทคโนโลยีและเล่นเสียงได้โดยไม่ต้องเชื่อมต่อกับอุปกรณ์เสียง และกลายเป็นพอร์ตการเข้าถึงของ Internet of Things ขยายสถานการณ์การใช้งานที่หลากหลาย

2. การตีความชิ้นส่วนหูฟัง TWS

จากรูปแบบผลิตภัณฑ์ การออกแบบรูปลักษณ์ และการใช้งานที่ใช้งานได้ของหูฟัง TWS ด้านบน ฉันได้พูดถึงสาเหตุที่หูฟัง TWS ได้รับความนิยมมากขึ้นเรื่อยๆ ในช่วงไม่กี่ปีที่ผ่านมา และกลายเป็นสินค้าที่ทุกคนต้องมี มาดูกันว่าส่วนใดบ้างที่จำเป็นในการสร้างชุดหูฟัง TWS ตั้งแต่ต้นจนจบ

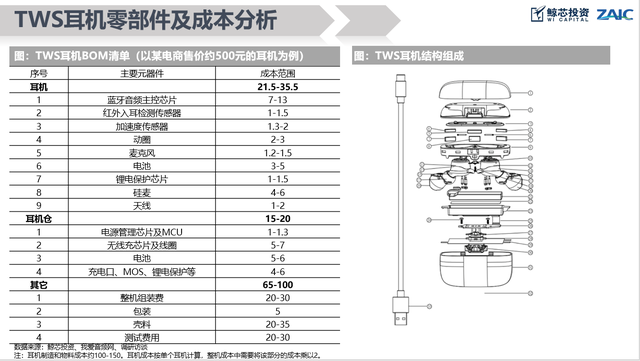

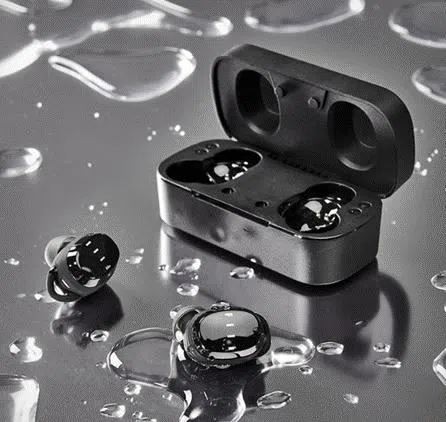

ในปัจจุบัน ผลิตภัณฑ์หูฟัง TWS หลักในตลาดส่วนใหญ่ประกอบด้วยกล่องชาร์จและหูฟังข้างซ้ายและขวาสองตัว ส่วนประกอบของกล่องชาร์จนอกเหนือจากเปลือกส่วนใหญ่ประกอบด้วยชิปจัดการพลังงานและ MCU, แบตเตอรี่, อินเทอร์เฟซอินพุตพลังงาน, IC ป้องกันแบตเตอรี่ลิเธียม, MOS, คอยล์รับการชาร์จแบบไร้สายและชิป (รองรับฟังก์ชั่นการชาร์จแบบไร้สาย) รวมถึงการพกพาและ เชื่อมต่อส่วนประกอบเหล่านี้บอร์ด PCB, สาย FPC และสายไฟ ฯลฯ

ส่วนประกอบหลักของชุดหูฟัง ได้แก่ ลำโพง, แบตเตอรี่, ไมโครโฟน, เสาอากาศ, เซ็นเซอร์ตรวจจับในหู, เซ็นเซอร์สัมผัส, เซ็นเซอร์เร่งความเร็ว, ชิปควบคุมเสียงหลัก Bluetooth, ชิปลดเสียงรบกวน (รองรับการลดเสียงรบกวน), IC ป้องกันแบตเตอรี่ลิเธียม, หน่วยความจำโปรแกรม ฯลฯ เนื่องจากมีหูฟังสองตัว ส่วนประกอบทั้งหมดจึงต้องได้รับการกำหนดค่าเป็นคู่

1. อุปกรณ์เสริมหูฟัง TWS

สายชาร์จ

สายชาร์จชุดหูฟัง TWS หลักในปัจจุบันส่วนใหญ่ได้รับการอัปเดตเป็นอินเทอร์เฟซการชาร์จ Type-C และมีผลิตภัณฑ์เก่าเพียงไม่กี่รายการเท่านั้นที่ยังคงใช้อินเทอร์เฟซ Micro USB สายชาร์จ Type-C ใช้งานได้กับอุปกรณ์พกพา เช่น โทรศัพท์ Android คอมพิวเตอร์ และแท็บเล็ต ต้องใช้อุปกรณ์ชาร์จเพียงชุดเดียวในการพกพาซึ่งช่วยเพิ่มความสะดวก

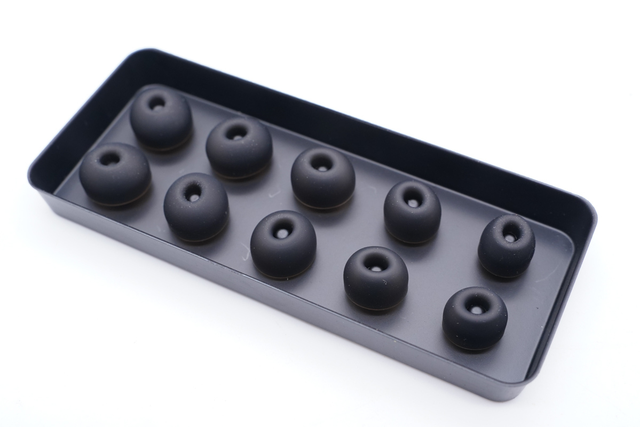

ที่อุดหู

ที่อุดหูเป็นอุปกรณ์เสริมมาตรฐานสำหรับหูฟังชนิดใส่ในหู ที่อุดหูจะแทรกซึมลึกเข้าไปในช่องหู ทำให้เกิดช่องว่างในช่องหู ปรับปรุงประสิทธิภาพการลดเสียงรบกวน ให้ประสบการณ์การฟังที่ดื่มด่ำยิ่งขึ้น และปรับปรุงความเสถียรในการสวมใส่

หูฟัง TWS กระแสหลักในปัจจุบันส่วนใหญ่ติดตั้งในขนาดที่ใหญ่ กลาง และเล็ก เพื่อรองรับช่องหูของผู้ใช้ที่แตกต่างกัน อย่างไรก็ตาม ยังมีผลิตภัณฑ์แบรนด์มากมายที่มีที่อุดหูหลายขนาดเพื่อเสริมประสบการณ์การสวมใส่ของผู้ใช้ให้ดียิ่งขึ้น

2. กล่องชาร์จหูฟัง TWS

เชื้อรา

แม่พิมพ์เป็นส่วนสำคัญของกระบวนการออกแบบหูฟัง TWS ต่างจากหูฟังที่ไม่ใช่ของแบรนด์ซึ่งใช้แม่พิมพ์ของผู้ชายที่มีราคาค่อนข้างถูก หูฟังของแบรนด์ส่วนใหญ่จะปรับแต่งหรือซื้อโดยตรง ดังนั้นจึงสร้างความแตกต่างจากผลิตภัณฑ์อื่นๆ ปรับปรุงความสามารถในการแข่งขัน

การพัฒนาแม่พิมพ์หูฟังจะมีราคาแตกต่างกันไปตามความต้องการของผลิตภัณฑ์ที่แตกต่างกัน ตั้งแต่พื้นฐาน 500000 ถึง 1 ล้านและ 2 ล้าน คุณภาพของแม่พิมพ์ส่งผลโดยตรงต่อความเสถียรของประสิทธิภาพของผลิตภัณฑ์และประสบการณ์ของผู้ใช้

เพลาฝาครอบเคสชาร์จแม่เหล็ก

โครงสร้างเพลาของกล่องชาร์จและแม่เหล็กส่วนใหญ่จะใช้ในโครงสร้างฝาครอบสวิตช์ของกล่องชาร์จในหูฟัง TWS ทั้งสองมีบทบาทเสริม ด้วยองค์ประกอบ Hall ทำให้สามารถเชื่อมต่อ/ตัดการเชื่อมต่ออัตโนมัติของหูฟังได้

ผลิตภัณฑ์ระดับกลางถึงระดับสูงในระดับเรือธงทำได้ค่อนข้างดีในเรื่องนี้ และโดยทั่วไปแล้วจะใช้โครงสร้างเพลาโลหะแยกต่างหากเพื่อปรับปรุงความแข็งแรงและอายุการใช้งาน ด้วยแรงดึงดูด/แรงผลักของแม่เหล็ก สวิตช์จึงให้ความรู้สึกเรียบและสบาย ไม่ง่ายที่จะปิดโดยอัตโนมัติ และโครงสร้างก็เสถียรมากหลังจากปิดฝา ผลิตภัณฑ์ระดับล่างส่วนใหญ่ใช้โครงสร้างเพลาแบบบูรณาการ ซึ่งง่ายต่อการเปิดและปิดฝาครอบโดยอัตโนมัติ และผลิตภัณฑ์บางอย่างมีโครงสร้างหลวม

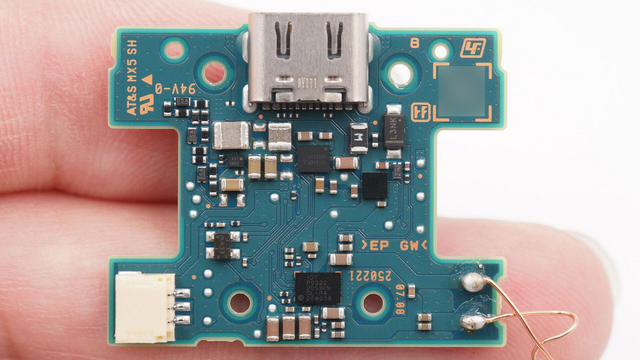

แผงวงจรพิมพ์ PCB

แผงวงจรพิมพ์หรือที่เรียกว่าแผงวงจรพิมพ์เป็นตัวพาการเชื่อมต่อทางไฟฟ้าสำหรับชิ้นส่วนอิเล็กทรอนิกส์ หูฟัง TWS ก็ไม่มีข้อยกเว้น ข้อได้เปรียบหลักของการใช้แผงวงจรคือการลดข้อผิดพลาดในการเดินสายและการประกอบ และปรับปรุงระดับของการทำงานอัตโนมัติและแรงงานในการผลิต

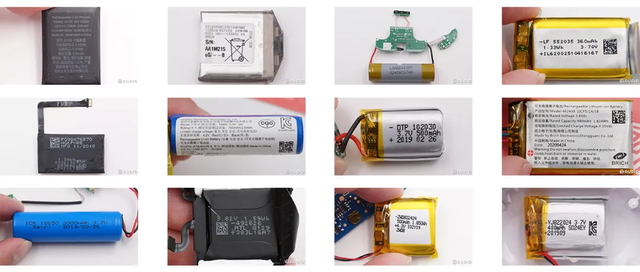

แบตเตอรี่

แบตเตอรี่ในกล่องชาร์จหูฟัง TWS มักจะเป็นแบตเตอรี่โพลีเมอร์ซอฟต์แพ็ค ซึ่งส่วนใหญ่แบ่งออกเป็นสองประเภท: แบตเตอรี่ซอฟต์แพ็คสี่เหลี่ยมและแบตเตอรี่ทรงกระบอกซึ่งมีหน้าที่ในการจัดหาพลังงานสำรองสำหรับแบตเตอรี่หูฟังและวงจรภายในของ กล่องชาร์จ ภายใต้สถานการณ์ปกติ จะมีการใช้แบตเตอรี่เพียงก้อนเดียวในกล่องชาร์จ และความจุคือ 300-600mAh แต่ในปัจจุบัน ผลิตภัณฑ์บางอย่างได้เริ่มใช้โซลูชันแบบสองแบตเตอรี่ ซึ่งสามารถใช้พื้นที่ภายในได้ดีขึ้น เพิ่มความจุของแบตเตอรี่ และทำให้อายุการใช้งานแบตเตอรี่โดยรวมดีขึ้น

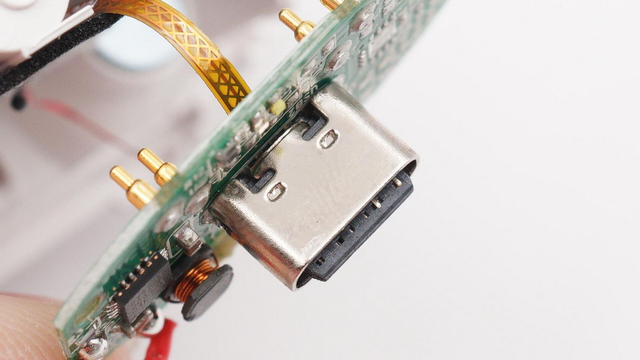

อินเทอร์เฟซการชาร์จ

USB Type-C เป็นมาตรฐานรูปทรงอินเทอร์เฟซ USB ล่าสุด อินเทอร์เฟซ Type-C มีข้อดีของขนาดที่เล็ก และสามารถใช้ได้โดยไม่คำนึงถึงด้านหน้าและด้านหลัง มีความเก่งกาจอย่างมากในตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคในปัจจุบัน ดังนั้นผลิตภัณฑ์หูฟัง TWS ใหม่จึงได้รับการอัปเดตเป็นอินเทอร์เฟซ Type-C และมีผลิตภัณฑ์เก่าเพียงไม่กี่รายการที่จำหน่ายเท่านั้นที่มีอินเทอร์เฟซ Micro USB

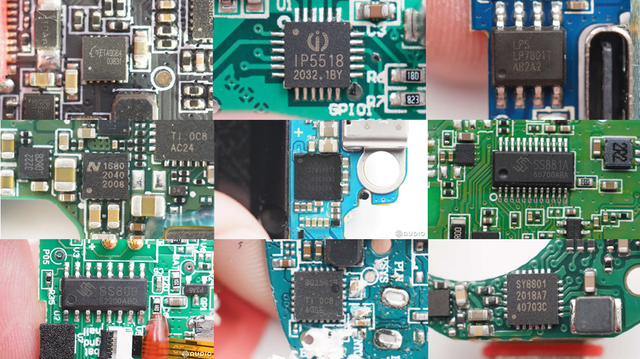

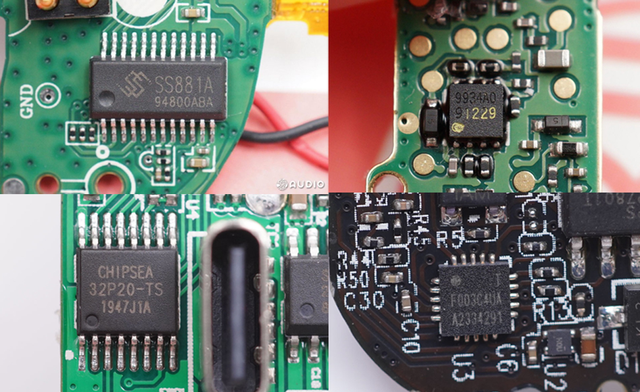

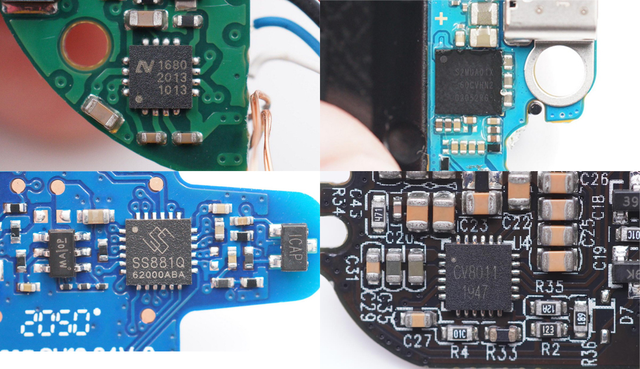

ชิปจัดการพลังงาน

ชิปการจัดการพลังงานได้รับการติดตั้งในช่องหูฟัง TWS ซึ่งส่วนใหญ่เล่นสองบทบาท: หนึ่งรับผิดชอบในการชาร์จแบตเตอรี่ภายในช่องชาร์จ และอีกหน้าที่รับผิดชอบสำหรับการเพิ่มเอาต์พุตของแบตเตอรี่ภายในช่องชาร์จเพื่อชาร์จหูฟัง . นอกจากนี้ จำเป็นต้องใช้ระบบป้องกันความปลอดภัยเพื่อป้องกันไม่ให้แบตเตอรี่ลิเธียมในตัวชาร์จเกิน คายประจุเกิน กระแสไฟเกิน ไฟฟ้าลัดวงจร และฟังก์ชันการป้องกันอื่นๆ

ชิปเซ็ตการจัดการพลังงานประกอบด้วยชิปชาร์จ, ตัวแปลงเพิ่มการแก้ไขแบบซิงโครนัส, ตัวควบคุมแรงดันไฟตกกลางคัน, สวิตช์โหลด, แรงดันไฟเกินอินพุต, ชิปป้องกันกระแสเกิน ฯลฯ มีสามโหมดทั่วไปของชิปการจัดการพลังงาน: โซลูชันดั้งเดิมของ PMIC plus วัตถุประสงค์ทั่วไป MCU โซลูชันเครื่องชาร์จแบบครบวงจรพร้อมบูสต์ บวกกับชิปเดี่ยวของ MCU และโซลูชันของเครื่องชาร์จแบบชิปเดียวพร้อม MCU และบูสต์ปลั๊กอิน

ช่องชาร์จ MCU

MCU เป็นหน่วยควบคุมไมโครคอนโทรลเลอร์ (Microcontroller Unit) หน้าที่หลักของช่องชาร์จชุดหูฟัง TWS MCU คือ: การจัดการการชาร์จ (การชาร์จและการบูสต์) การโต้ตอบระหว่างถังและชุดหูฟัง (การสื่อสาร การเชื่อมต่อ Bluetooth) และการทำงานร่วมกันระหว่างถังและโทรศัพท์มือถือ (พลังงานที่แม่นยำ ป๊อป) -ขึ้นหน้าต่างแสดง ใช้บลูทูธสำหรับการส่งข้อมูลแบบโปร่งใส) การชาร์จแบบไร้สาย

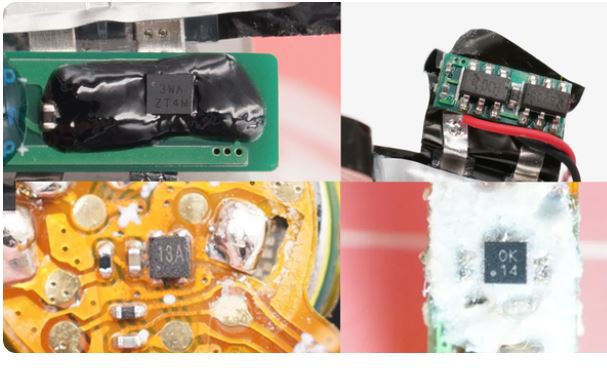

ชิปป้องกันแบตเตอรี่ลิเธียม

ชิปป้องกันแบตเตอรี่ลิเธียมส่วนใหญ่ตระหนักถึงการป้องกันการชาร์จไฟเกิน การคายประจุเกิน และกระแสไฟเกินของแบตเตอรี่โดยการตรวจจับแรงดันและกระแสไฟของแบตเตอรี่เพื่อให้แน่ใจว่าใช้งานได้อย่างปลอดภัยและเสถียร

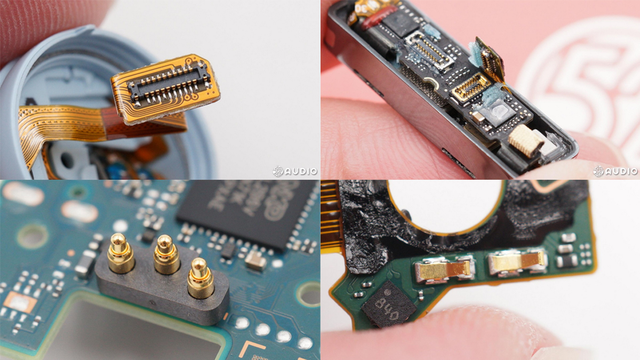

ตัวเชื่อมต่อ: ขั้วต่อ BTB โดมโลหะ หมุดโลหะ pogo

ตัวเชื่อมต่อเป็นอุปกรณ์ที่เชื่อมต่อส่วนประกอบต่างๆ ในชุดหูฟัง TWS ผ่านการเชื่อมต่อของตัวเชื่อมต่อเหล่านี้ ชุดหูฟัง TWS สามารถรับรู้การดำเนินการเชื่อมต่อระหว่างส่วนประกอบต่างๆ ในปัจจุบัน ผลิตภัณฑ์ที่ใช้ในหูฟัง TWS ส่วนใหญ่ประกอบด้วยขั้วต่อ BTB เศษโลหะ ปลอกหุ้มโลหะ ฯลฯ ตามส่วนประกอบที่เชื่อมต่อที่แตกต่างกัน ผลิตภัณฑ์ที่เหมาะสมที่สุดถูกนำมาใช้ ซึ่งช่วยลดแรงงานและตรวจจับได้ง่าย

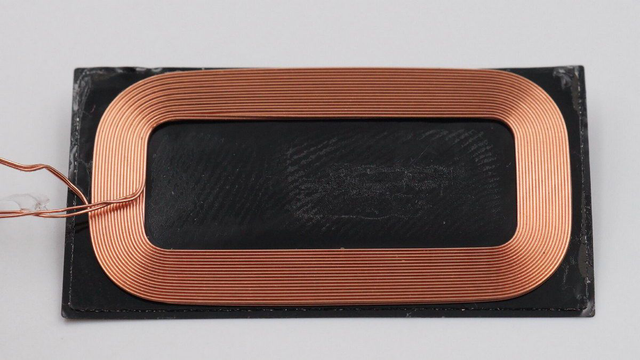

ขดลวดรับสัญญาณการชาร์จแบบไร้สาย (รองรับผลิตภัณฑ์การชาร์จแบบไร้สาย)

การชาร์จแบบไร้สายเป็นคุณสมบัติที่ผลิตภัณฑ์เรือธงระดับกลางถึงระดับสูงจำนวนมากจะดำเนินการ ให้ผู้ใช้ได้รับประสบการณ์ที่สะดวกสบายยิ่งขึ้น โมดูลการชาร์จแบบไร้สายส่วนใหญ่ประกอบด้วยคอยล์รับการชาร์จแบบไร้สายและชิปรับ

ขดลวดส่งสัญญาณของเครื่องชาร์จไร้สายสร้างกระแสบางอย่างในขดลวดรับผ่านเอฟเฟกต์การเหนี่ยวนำแม่เหล็กไฟฟ้าตามความถี่ที่แน่นอนของกระแสสลับเพื่อถ่ายโอนพลังงานไฟฟ้าจากปลายส่งไปยังปลายรับด้วยชิปรับการชาร์จแบบไร้สาย แล้วชาร์จแบตเตอรี่ในกล่องชาร์จ TWS ที่ขับเคลื่อนโดย

ชิปชาร์จไร้สาย (รองรับผลิตภัณฑ์ชาร์จไร้สาย)

ชิปชาร์จแบบไร้สายเป็นชิปจัดการพลังงานสำหรับพลังงานอินพุตแบบไร้สาย รวมชุดชาร์จและฟังก์ชั่นการจัดการพลังงานและการป้องกัน มันมาพร้อมกับคอยล์รับการชาร์จแบบไร้สายเพื่อให้ทราบถึงฟังก์ชั่นการชาร์จแบบไร้สายสำหรับกล่องชาร์จหูฟัง TWS

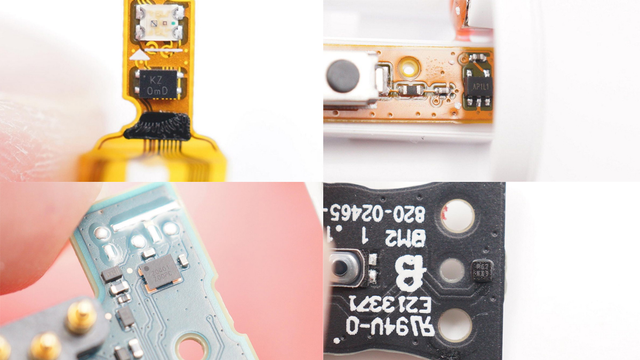

องค์ประกอบห้องโถง

Hall ที่ใช้ในหูฟัง TWS ส่วนใหญ่เล่นฟังก์ชันของการเชื่อมต่ออัตโนมัติและการตัดการเชื่อมต่ออัตโนมัติของฝาครอบสวิตช์ ซึ่งเป็นอุปกรณ์เสริมที่สะดวกมากสำหรับหูฟัง TWS องค์ประกอบ Hall จะตรวจจับการเปลี่ยนแปลงของสนามแม่เหล็กเมื่อเปิดและปิดฝากล่องชาร์จ จากนั้นจะแจ้ง MCU ของกล่องชาร์จและชุดหูฟังให้จับคู่หรือตัดการเชื่อมต่อจากอุปกรณ์ที่เชื่อมต่อ

ไฟแสดงสถานะ

ไฟแสดงสถานะใช้สำหรับกล่องชาร์จหูฟัง TWS เพื่อแสดงข้อมูลย้อนกลับเกี่ยวกับพลังงานที่เหลืออยู่ สถานะการชาร์จ และฟังก์ชันอื่นๆ ซึ่งส่วนใหญ่จะแยกแยะตามตัวเลข สีต่างๆ และความถี่การกะพริบ

3. หูฟัง

ส่วนประกอบต่างๆ เช่น แม่พิมพ์ แม่เหล็ก PCB คอนเนคเตอร์ ไฟ LED ไอซีสำหรับชาร์จ และไอซีป้องกันแบตเตอรี่ลิเธียมในหูฟังมีฟังก์ชันเดียวกันกับในกล่องชาร์จ และจะไม่ได้อธิบายไว้ด้านล่าง หลักๆคือดูว่าส่วนประกอบต่างจากกล่องชาร์จมีอะไรบ้าง~

เชื้อรา

มีการกล่าวถึงแม่พิมพ์หูฟัง TWS ข้างต้น ดังนั้นฉันจะไม่ลงรายละเอียดที่นี่ ความแตกต่างจากกล่องชาร์จคือ หูฟังแบ่งออกเป็นหูซ้ายและขวา และเนื่องจากทิศทางการสวมใส่ที่แตกต่างกันของหูซ้ายและขวา ที่ครอบหูด้านซ้ายและด้านขวาจึงต้องพัฒนาแยกจากกัน และส่วนใหญ่เป็นการออกแบบที่สมมาตร .

หน่วยเสียง

ในหูฟัง TWS หน่วยสร้างเสียงจะทำหน้าที่แปลงสัญญาณไฟฟ้าเป็นสัญญาณเสียง ซึ่งรวมถึงขดลวดเคลื่อนที่และเหล็กเคลื่อนที่เป็นหลัก หน่วยเสียงทั้งสองนี้จะรวมกันหรือใช้อย่างอิสระ จำนวนหน่วยที่ใช้จะเพิ่มขึ้นหรือลดลงตามข้อกำหนดด้านคุณภาพเสียงของชุดหูฟัง เช่น โซลูชันต่างๆ เช่น ขดลวดแบบซิงเกิลแอ็กชัน เตารีดแบบซิงเกิลแอ็กชัน และเตารีดแบบดับเบิ้ลแอ็กชัน นอกจากนี้ โซลูชั่นที่เกิดขึ้นใหม่ เช่น โมดูลเหล็กวงแหวน และลำโพงพอร์ซเลนแบบเคลื่อนย้ายได้ก็ปรากฏตัวขึ้นในตลาดเช่นกัน

ไมโครโฟน MEMS

ไมโครโฟน MEMS เป็นเซ็นเซอร์เสียงที่ใช้เทคโนโลยี MEMS เพื่อแปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้า ฟังก์ชั่นในหูฟัง TWS นั้นส่วนใหญ่ใช้สำหรับการรับเสียง ด้วยอัลกอริธึมลดเสียงรบกวน ผู้ใช้จะได้รับเอฟเฟกต์การโทรด้วยเสียงที่ชัดเจนและ AI ที่แม่นยำ การควบคุมด้วยเสียงและการตัดเสียงรบกวนแบบแอคทีฟ

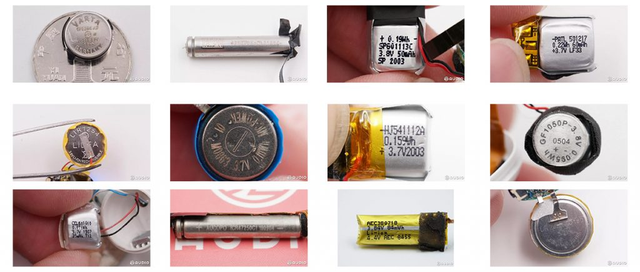

แบตเตอรี่

หูฟังทั้งสองข้างของหูฟัง TWS ต้องใช้แบตเตอรี่ในตัว ในการปรับให้เข้ากับหูฟังรูปแบบต่างๆ แบตเตอรี่ส่วนใหญ่แบ่งออกเป็นสามประเภท แบตเตอรี่แบบซอฟต์แพ็คโพลีเมอร์มีสามประเภท แบตเตอรี่แบบกระดุม และแบตเตอรี่แบบเข็ม ซึ่งเหมาะสำหรับการออกแบบรูปลักษณ์ที่แตกต่างกัน โดยมีความจุ 30-60mAh และใช้สำหรับวงจรภายใน ลำโพง และส่วนประกอบอื่นๆ

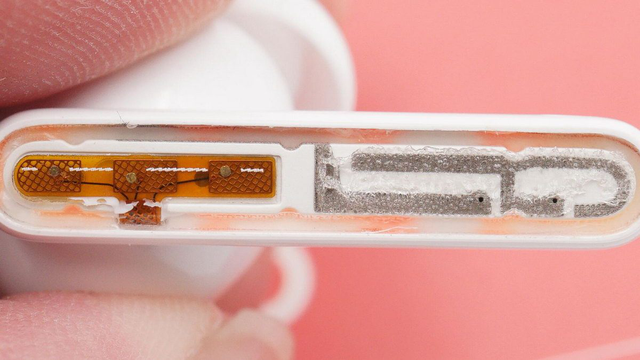

เสาอากาศบลูทูธ

เสาอากาศเป็นหนึ่งในองค์ประกอบการทำงานที่สำคัญของชุดหูฟัง TWS เพื่อให้เกิดการเชื่อมต่อแบบไร้สาย ส่วนใหญ่จะแปลงเอาต์พุตพลังงานความถี่สูงในปัจจุบันโดยชิป Bluetooth เป็นคลื่นแม่เหล็กไฟฟ้าสำหรับการแผ่รังสี หรือแปลงสัญญาณคลื่นแม่เหล็กไฟฟ้าในอวกาศเป็นพลังงานกระแสความถี่สูงและส่งไปยังเครื่องรับ เสาอากาศ Bluetooth หลักที่ใช้ในชุดหูฟัง TWS ได้แก่ เสาอากาศแบบพิมพ์ เสาอากาศ FPC เสาอากาศเซรามิก และเสาอากาศ LDS

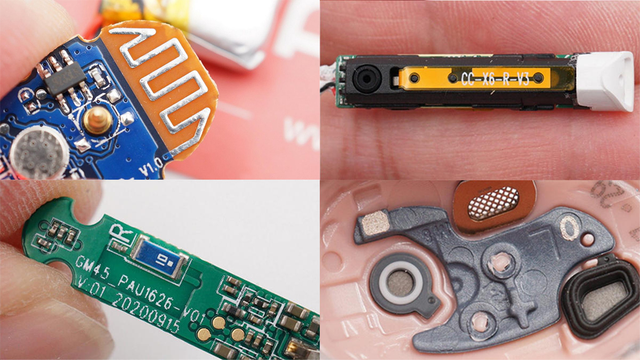

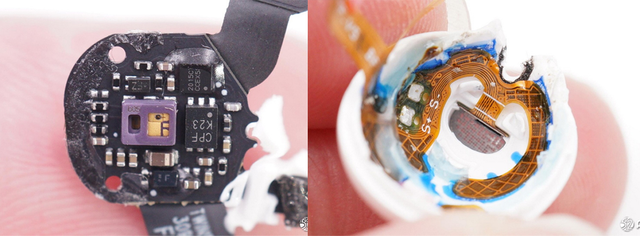

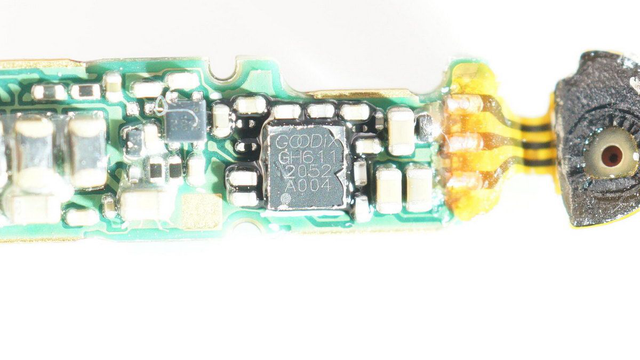

เซ็นเซอร์ตรวจจับในหู

การตรวจจับแบบใส่ในหูในหูฟัง TWS จะรับรู้ถึงการหยุดชั่วคราวโดยอัตโนมัติเมื่อถอดหูฟังออก และฟังก์ชันการเล่นจะกลับมาทำงานโดยอัตโนมัติเมื่อสวมหูฟัง นอกจากนี้ยังใช้เพื่อระบุโหมดการสวมใส่แบบเดี่ยว/แบบสองหูเพื่อสลับ และเพื่อสลับระหว่างชุดหูฟังและชุดหูฟังโทรศัพท์มือถือระหว่างการโทร หูฟัง TWS ปัจจุบันส่วนใหญ่รับรู้โดยเลเซอร์อินฟราเรดแบบออปติคัลและการเหนี่ยวนำประจุไฟฟ้า

เซ็นเซอร์สัมผัส capacitive

ในปัจจุบัน ในตลาดหูฟัง TWS การควบคุมการทำงานของหูฟังส่วนใหญ่ประกอบด้วยสามวิธี: ปุ่มทางกายภาพ ปุ่มสัมผัส และปุ่มไวต่อแรงกด ปุ่มสัมผัสเป็นโซลูชันที่ใช้กันอย่างแพร่หลายที่สุดในปัจจุบัน ซึ่งสามารถรองรับโหมดการควบคุมได้หลายโหมดทั้งการคลิกเพียงครั้งเดียว ดับเบิลคลิก คลิกสามครั้ง กดค้าง และเลื่อน เซ็นเซอร์สัมผัสแบบ Capacitive เป็นส่วนประกอบที่ให้การสนับสนุนด้วย IC ตรวจจับการสัมผัส เพื่อให้สามารถควบคุมฟังก์ชันต่างๆ ได้อย่างแม่นยำ

ชิปตรวจจับการสัมผัส

มีการกล่าวถึง IC การตรวจจับการสัมผัสในเซ็นเซอร์สัมผัสแบบ capacitive ส่วนใหญ่จะใช้ในชุดหูฟัง TWS เพื่อตรวจจับการเปลี่ยนแปลงสถานะของเซ็นเซอร์ รายงานไปยังชิปควบคุมหลัก จากนั้นควบคุมฟังก์ชันต่างๆ ด้วยตัวควบคุมหลัก ในปัจจุบัน ชิปควบคุมหลักจำนวนมากได้รวมฟังก์ชั่นการตรวจจับการสัมผัส

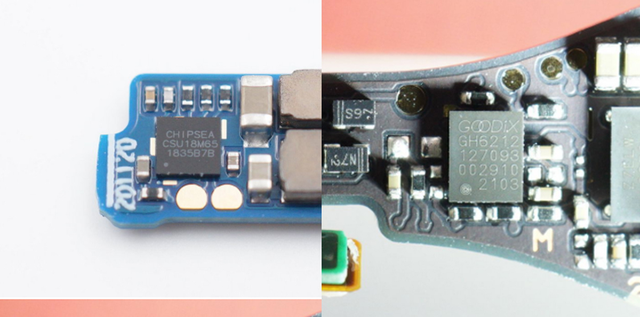

เซ็นเซอร์ไวต่อแรงกด (รองรับผลิตภัณฑ์ปุ่มที่ไวต่อแรงกด)

เซ็นเซอร์ความดันเป็นวิธีการโต้ตอบของแอปพลิเคชันล่าสุดบนชุดหูฟัง TWS ซึ่งรับรู้ถึงการควบคุมฟังก์ชันต่างๆ โดยรู้สึกถึงการเปลี่ยนแปลงของแรงกด มีความแม่นยำใกล้เคียงกับปุ่มจริง แต่ไม่จำเป็นต้องเปิดรู เมื่อเทียบกับปุ่มสัมผัส การควบคุมมีความแม่นยำมากกว่า และช่วยหลีกเลี่ยงเอฟเฟกต์ของหูฟังแพทย์ที่เกิดจากการสัมผัสและแตะโดยไม่ได้ตั้งใจ

ชิปที่ไวต่อแรงกด (รองรับผลิตภัณฑ์คีย์ที่ไวต่อแรงกด)

คล้ายกับชิปตรวจจับการสัมผัสที่กล่าวถึงข้างต้น ส่วนใหญ่จะใช้ในผลิตภัณฑ์ชุดหูฟัง TWS ที่รองรับปุ่มไวต่อแรงกด ใช้สำหรับตรวจจับสถานะของเซ็นเซอร์ความดันและรายงานไปยังตัวควบคุมหลักเพื่อควบคุมการทำงานต่างๆ

เซ็นเซอร์การนำกระดูก

เซ็นเซอร์การนำกระดูกส่วนใหญ่จะใช้ในผลิตภัณฑ์ระดับกลางถึงระดับสูง พวกเขาส่วนใหญ่ใช้การสั่นสะเทือนเพื่อตรวจสอบว่าเป็นเสียงหลักของมนุษย์หรือไม่ ใช้สำหรับลดเสียงรบกวนในการโทร สัญญาณการสั่นสะเทือนของกระดูกจะถูกรวมเข้ากับสัญญาณไมโครโฟนเพื่อเพิ่มความคมชัดของการโทร ใช้สำหรับโต้ตอบด้วยเสียง, ฟังก์ชั่นปลุกด้วยเสียงเพื่อลดปัญหาการเรียกผิดพลาดที่อาจเกิดจากเสียงภายนอก, ปรับปรุง

เซ็นเซอร์การนำกระดูกส่วนใหญ่จะใช้ในผลิตภัณฑ์ระดับกลางถึงระดับสูง พวกเขาส่วนใหญ่ใช้การสั่นสะเทือนเพื่อตรวจสอบว่าเป็นเสียงหลักของมนุษย์หรือไม่ ใช้สำหรับลดเสียงรบกวนในการโทร สัญญาณการสั่นสะเทือนของกระดูกจะถูกรวมเข้ากับสัญญาณไมโครโฟนเพื่อเพิ่มความคมชัดของการโทร ใช้สำหรับโต้ตอบด้วยเสียง ฟังก์ชันปลุกด้วยเสียงช่วยลดปัญหาการเรียกผิดพลาดที่อาจเกิดจากเสียงภายนอกและปรับปรุงความถูกต้องของการโต้ตอบ

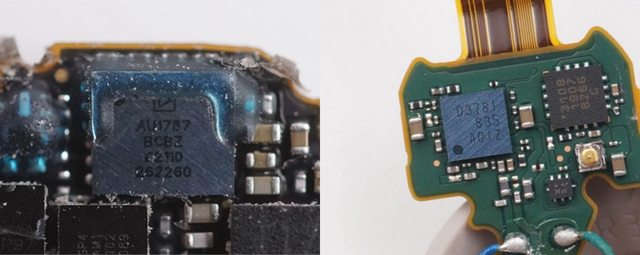

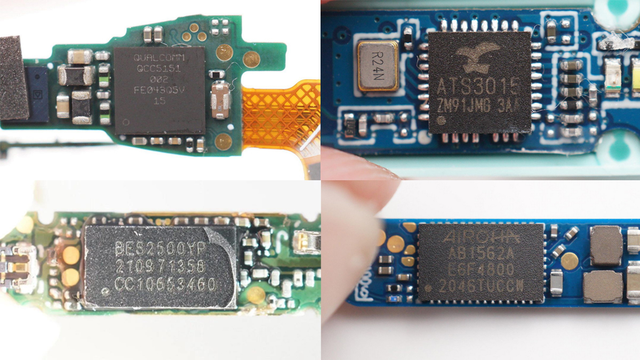

Bluetooth Audio SoC

ชิปควบคุมเสียงหลักของ Bluetooth เป็นส่วนประกอบที่สำคัญที่สุดในชุดหูฟัง TWS เป็นพื้นฐานสำหรับชุดหูฟัง TWS ในการรับรู้ฟังก์ชันต่างๆ เช่น การเชื่อมต่อไร้สาย การประมวลผลเสียง การจัดการพลังงานของชุดหูฟัง และการโต้ตอบที่ชาญฉลาด สถานะเทียบเท่ากับโปรเซสเซอร์ CPU ในโทรศัพท์มือถือ ชุดหูฟังส่วนใหญ่เชื่อมต่อกับโทรศัพท์มือถือและอุปกรณ์เล่นอื่น ๆ ผ่านเทคโนโลยี Bluetooth และสัญญาณเสียงที่ส่งจากเทอร์มินัลจะถูกส่งไปยังชุดหูฟังสองตัวพร้อมกันผ่านการตรวจสอบ การส่งต่อ การเชื่อมต่อสองช่องสัญญาณ และโหมดอื่น ๆ ระบบสเตอริโอ

ชิปลดเสียงรบกวน

ชิปลดเสียงรบกวนส่วนใหญ่จะใช้ในผลิตภัณฑ์หูฟัง TWS ที่รองรับฟังก์ชั่นลดเสียงรบกวนแบบแอคทีฟ ใช้ในการประมวลผลสัญญาณรบกวนภายนอกที่ไมโครโฟนรวบรวม หลังจากประมวลผล คลื่นเสียงย้อนกลับที่สอดคล้องกันจะถูกส่งออก จากนั้นลำโพงจะปล่อยคลื่นเสียงย้อนกลับเพื่อตัดเสียงรบกวน อย่างไรก็ตาม เนื่องจากชิปควบคุมหลักเริ่มรวมฟังก์ชันลดเสียงรบกวนที่ใช้งานอยู่ ชิปลดเสียงรบกวนภายนอกที่เป็นอิสระจึงถูกใช้น้อยลงเรื่อยๆ

พื้นที่จัดเก็บ

เนื่องจากปัจจุบันชุดหูฟัง TWS ส่วนใหญ่ใช้กับอุปกรณ์พกพา เช่น โทรศัพท์มือถือ คอมพิวเตอร์ และแท็บเล็ต จึงไม่มีความจำเป็นสำหรับที่เก็บข้อมูลขนาดใหญ่ภายใน หน่วยความจำในชุดหูฟัง TWS ส่วนใหญ่จะใช้เพื่อเก็บข้อมูลการจับคู่ Bluetooth และฟังก์ชั่นที่ตั้งไว้ล่วงหน้าต่างๆ ปัจจุบันผลิตภัณฑ์ส่วนใหญ่ถูกรวมเข้ากับชิปควบคุมหลักด้วย

3. สรุป

หูฟัง TWS ที่ออกแบบอย่างประณีตและกะทัดรัดแตกต่างจากผลิตภัณฑ์โทรศัพท์มือถือ ทำให้ผู้บริโภคทั่วไปไม่สามารถถอดแยกชิ้นส่วนได้ด้วยตนเอง และเรียนรู้ได้อย่างอิสระว่ามีการใช้การกำหนดค่าใดภายในผลิตภัณฑ์และฟังก์ชันใดบ้างที่สอดคล้อง จากรายงานการถอดหูฟัง TWS เกือบ 300 รายการ คราวนี้ I Love Audio.com ได้แยกรายละเอียดให้ทุกคนฟัง แม้ว่าอาจมีการละเว้น แต่ฉันหวังว่ามันจะช่วยเพื่อนบางคนที่ต้องการทราบข้อมูลเพิ่มเติม

หูฟัง TWS สามารถกลายเป็นผลิตภัณฑ์ยอดนิยมในตลาดผู้บริโภคปัจจุบันได้ และการกำหนดค่าภายในของหูฟังก็ให้การสนับสนุนที่แข็งแกร่งสำหรับพวกเขา และเนื่องจากปริมาณที่จำกัด ผลิตภัณฑ์จึงจำเป็นต้องมีการผสานรวมในระดับที่สูงมากจึงจะสามารถใช้ฟังก์ชันต่างๆ ได้ "แม้ว่านกกระจอกจะตัวเล็ก แต่ก็มีอวัยวะภายในทั้งหมด" สามารถอธิบายโครงสร้างภายในและการกำหนดค่าของชุดหูฟัง TWS ได้อย่างชัดเจนมาก

ด้วยการพัฒนาอย่างรวดเร็วของหูฟัง TWS และความก้าวหน้าทางเทคโนโลยีอย่างต่อเนื่อง เช่น ชิปการจัดการพลังงานในกล่องชาร์จและ Bluetooth SoC ควบคุมหลักในหูฟัง อุปกรณ์ขนาดเล็กที่อยู่รอบๆ จะถูกรวมเข้าด้วยกันอย่างต่อเนื่อง และระดับการบูรณาการก็ดีขึ้นอย่างต่อเนื่อง จึงทำให้คุณภาพของผลิตภัณฑ์มีความน่าเชื่อถือมากขึ้น การควบคุมและความเสถียรก็ดีขึ้นเช่นกัน ในทางกลับกัน ฟังก์ชันต่างๆ ของหูฟัง TWS จะค่อยๆ สมบูรณ์ยิ่งขึ้น และการกำหนดค่าภายในที่ผสานรวมขั้นสูงยังให้พื้นที่สำหรับการใช้ฟังก์ชันใหม่ในอนาคต

จากมุมมองของผู้ใช้ปลายทาง หมายความว่าคุณภาพเสียงดีขึ้น หน่วงเวลาลดลง อายุการใช้งานแบตเตอรี่ยาวนานขึ้น และประสบการณ์ผู้ใช้ดีขึ้นเรื่อยๆ ด้วยการเพิ่มฟังก์ชันใหม่ๆ อย่างต่อเนื่อง เช่น การลดเสียงรบกวนและการตรวจสอบสภาพการเล่นกีฬา สถานการณ์การใช้งานจะขยายตัวอย่างต่อเนื่อง ปรับปรุงประสบการณ์ผู้ใช้ให้ดียิ่งขึ้น
