วิธีการวิเคราะห์และปรับปรุงการเชื่อมต่อล้มเหลว

Sep 22, 2022

มีการใช้ตัวเชื่อมต่อบ่อยมากและทุกคนคุ้นเคยกับตัวเชื่อมต่อ อย่างไรก็ตาม ระหว่างการใช้ตัวเชื่อมต่อ อาจมีปัญหาการเชื่อมต่อล้มเหลว ในบทความนี้ ผู้แก้ไขจะแนะนำสาเหตุของความล้มเหลวของการเชื่อมต่อตัวเชื่อมต่อ นอกจากนี้ บทความนี้จะกล่าวถึงข้อควรพิจารณาสำหรับการทดสอบตัวเชื่อมต่อแบบบอร์ดต่อบอร์ด

连接器测试

1. การอภิปรายเกี่ยวกับสาเหตุของความล้มเหลวในการเชื่อมต่อขั้วต่อ

เมื่อเปรียบเทียบกับตัวนำด้านนอก ตัวนำด้านในของตัวเชื่อมต่อจะมีขนาดเล็กกว่า และตัวนำด้านในที่มีความแข็งแรงต่ำมักจะทำให้เกิดการสัมผัสที่ไม่ดีและนำไปสู่ความล้มเหลวของตัวเชื่อมต่อ

ตัวนำภายในส่วนใหญ่ของตัวเชื่อมต่อใช้วิธีการเชื่อมต่อแบบยืดหยุ่น เช่น การเชื่อมต่อแบบยืดหยุ่นชนิดสปริงกรงเล็บ การเชื่อมต่อแบบยืดหยุ่นของช่องเสียบซ็อกเก็ต การเชื่อมต่อแบบยืดหยุ่นแบบสูบลม และอื่น ๆ ในหมู่พวกเขาโครงสร้างการเชื่อมต่อแบบยืดหยุ่น slotted ของแจ็คนั้นเรียบง่ายต้นทุนการประมวลผลต่ำการประกอบสะดวกกว่าและช่วงการใช้งานนั้นกว้างขวางที่สุด

1659083989892

1. ตัวนำภายในไม่ยึดแน่น

สำหรับความต้องการในการประกอบ ในโครงสร้างของคอนเน็กเตอร์โคแอกเซียล RF จำนวนมาก (เช่น ชนิด N, 3.5 มม.) ตัวนำภายในจะถูกแบ่งออกเป็นสองส่วนที่ส่วนรองรับอิเล็กทริกแล้วต่อด้วยสกรู อย่างไรก็ตาม เนื่องจากตัวนำภายในมีเส้นผ่านศูนย์กลางเล็ก หากกาวไม่ได้ใช้กับการเชื่อมต่อแบบเกลียวเพื่อแก้ไขในระหว่างการประกอบ ความแข็งแรงในการเชื่อมต่อของตัวนำภายในจะต่ำมาก โดยเฉพาะอย่างยิ่งสำหรับคอนเน็กเตอร์โคแอกเซียล RF ขนาดเล็กบางตัว ดังนั้น เมื่อเชื่อมต่อและถอดขั้วต่อหลายครั้ง ภายใต้การกระทำระยะยาวของแรงบิดและความตึง เกลียวตัวนำภายในอาจคลายและหลุดออก ส่งผลให้การเชื่อมต่อล้มเหลว

1639189775(1)

โครงสร้างที่ใช้กันทั่วไปของคอนเนคเตอร์ RF แบบโคแอกเซียลอย่างหนึ่งคือตัวนำด้านใน ตัวรองรับไดอิเล็กตริก และตัวนำด้านนอกถูกยึดเข้าด้วยกันด้วยกาว หากปริมาณกาวที่ใช้ในโครงสร้างนี้ไม่เพียงพอหรือกำลังเชื่อมต่อของกาวไม่เพียงพอระหว่างการประกอบ ส่วนที่ติดกาวอาจแตกเนื่องจากแรงระหว่างการใช้งาน ซึ่งจะทำให้ตัวนำภายในหมุนหรือเคลื่อนที่ในแนวแกน และ ตัวนำภายใน ไม่สามารถสร้างหน้าสัมผัสทางไฟฟ้าที่ดีและการเชื่อมต่อล้มเหลว

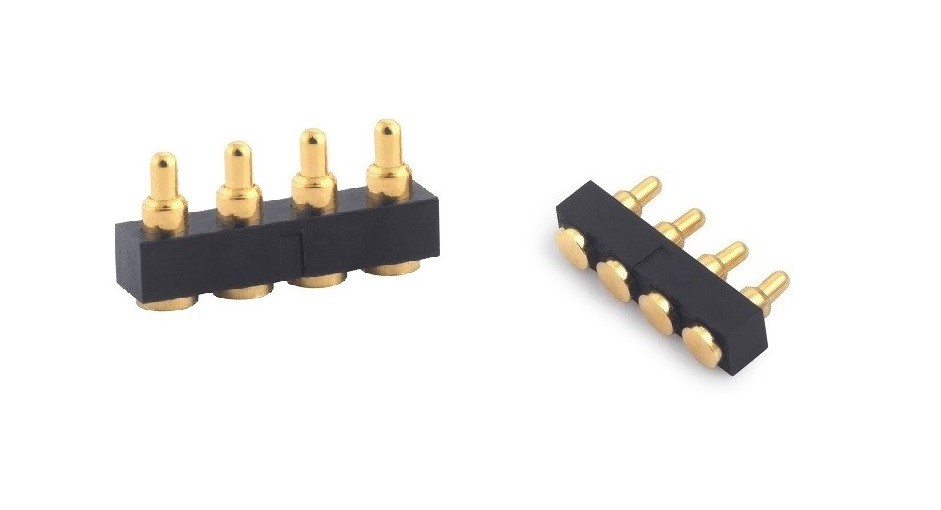

Pogo Pin 4Ppins

วิธีปรับปรุง: เมื่อประกอบคอนเนคเตอร์โคแอกเซียลแล้ว สามารถใช้กาวนำไฟฟ้าหรือสารล็อคเกลียวในปริมาณที่เหมาะสมกับการเชื่อมต่อแบบเกลียวเพื่อเพิ่มความน่าเชื่อถือของการเชื่อมต่อแบบเกลียว ควรเลือกกาวที่มีแรงยึดติดสูงและกาวต้องเติมรูที่ติดกาวทั้งหมดเมื่อติดกาว รอยหยักที่ส่วนที่ติดกาวของตัวนำด้านในจะเพิ่มพื้นที่สัมผัสระหว่างตัวนำด้านในกับกาวเพื่อป้องกันไม่ให้ตัวนำด้านในหมุน ปรับตัวนำภายในให้เหมาะสม ขนาดรัศมีและความคลาดเคลื่อนของตัวนำ ตัวนำด้านนอก และส่วนรองรับไดอิเล็กทริกทำให้พอดีระหว่างตัวนำด้านในและส่วนรองรับไดอิเล็กตริก ระหว่างส่วนรองรับไดอิเล็กตริกและตัวนำด้านนอกมีความพอดีการรบกวน และยังทำให้ สามพอดีกันแน่นขึ้น.

Right angle spring contact pogo pin connector

2. ขนาดแจ็คหรือพินของตัวนำด้านในไม่ถูกต้อง

หากเส้นผ่านศูนย์กลางรูของตัวนำด้านในของแจ็คเล็กกว่าขนาดที่กำหนดเมื่อพินของตัวนำด้านในของพินเข้าสู่แจ็ค แจ็คจะถูกขยายมากเกินไป ปริมาณการเสียรูปจะเกินช่วงการเปลี่ยนรูปที่ยืดหยุ่นได้ พลาสติก การเสียรูปจะเกิดขึ้นและตัวนำในแจ็คจะเสียหาย ในทางตรงกันข้าม หากเส้นผ่านศูนย์กลางของพินมีขนาดเล็กเกินไป เมื่อพินและแจ็คตรงกัน ช่องว่างระหว่างพินกับผนังของแจ็คนั้นใหญ่เกินไป ตัวนำด้านในทั้งสองของคอนเน็กเตอร์จะไม่สัมผัสกัน ความต้านทานการสัมผัสจะมีขนาดใหญ่และตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าของตัวเชื่อมต่อก็จะแย่เช่นกัน

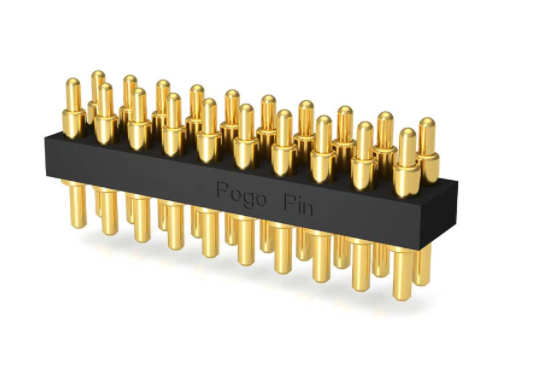

Smart Device Charge Pogo Pin Connector

วิธีการปรับปรุง: ไม่ว่าการจับคู่ของแจ็คและพินจะสมเหตุสมผลหรือไม่ เราสามารถใช้แรงแทรกและแรงยึดของพินเกจมาตรฐานและตัวนำในแจ็คเพื่อวัด สำหรับขั้วต่อชนิด N แรงแทรกเมื่อเส้นผ่านศูนย์กลาง Φ1.6760 บวก 0.005 พินเกจมาตรฐานตรงกับแจ็คควรน้อยกว่าหรือเท่ากับ 9N และแรงยึดเมื่อ เส้นผ่านศูนย์กลาง Φ1.6000-0.005 พินเกจมาตรฐานและตัวนำด้านในของแจ็คจับคู่มากกว่าหรือเท่ากับ 0.56N

ดังนั้นเราจึงสามารถใช้แรงแทรกและแรงยึดเป็นมาตรฐานการตรวจสอบได้ ด้วยการปรับขนาดและความคลาดเคลื่อนของซ็อกเก็ตและพิน ตลอดจนกระบวนการบำบัดอายุของตัวนำในซ็อกเก็ต แรงแทรกและแรงยึดระหว่างพินและซ็อกเก็ตสามารถปรับได้ อยู่ในช่วงที่เหมาะสม

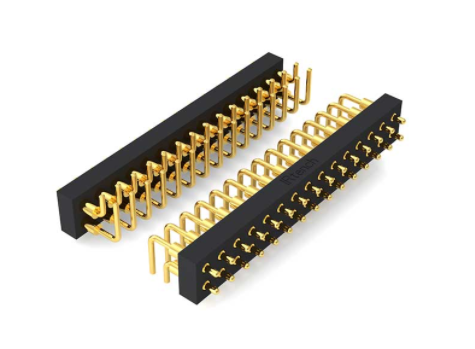

Right angle pogo pin connector
