เสาอากาศหูฟังบลูทูธ TWS
เหตุผลที่ใหญ่ที่สุดที่หูฟัง Bluetooth เป็นที่นิยมมากคือมันไร้สายและขจัดห่วงของสายหูฟังแบบมีสาย ชุดหูฟังบลูทูธส่งสัญญาณผ่านคลื่นวิทยุ ดังนั้นการออกแบบเสาอากาศจึงมีความสำคัญมาก บทความนี้จะแนะนำสั้นๆ เกี่ยวกับประเภทเสาอากาศทั่วไปที่ใช้ในผลิตภัณฑ์ดิจิทัลแบบพกพา
1. เสาอากาศ PCB
เสาอากาศ PCB เป็นเสาอากาศที่ประกอบด้วยฟอยล์ทองแดงโดยตรงบนแผงวงจร PCB ซึ่งมีข้อดีคือมีต้นทุนต่ำ มีความเสถียรสูง และไม่มีการดีบักในการผลิต ข้อเสียคือเหมาะสำหรับย่านความถี่เดียว และเนื่องจากประกอบด้วยฟอยล์ทองแดง PCB ตำแหน่งเสาอากาศจึงค่อนข้างจำกัด นอกจากนี้ เสาอากาศ PCB โดยทั่วไปต้องการพื้นที่ headroom ขนาดใหญ่ และขนาดของเสาอากาศเองก็ใหญ่เช่นกัน เสาอากาศ PCB ใช้กันอย่างแพร่หลายในแล็ปท็อป กล่องทีวี ฯลฯ เสาอากาศ PCB ในชุดหูฟัง Bluetooth จะแสดงในรูปต่อไปนี้:
2. เสาอากาศเซรามิค
เสาอากาศเซรามิกเป็นเสาอากาศขนาดเล็กที่เหมาะสำหรับอุปกรณ์บลูทูธ ใช้พื้นที่ขนาดเล็กและมีประสิทธิภาพที่ดี มีแบนด์วิดท์ที่แคบและยากที่จะบรรลุหลายย่านความถี่ มันสามารถปรับปรุงการรวมของเมนบอร์ดได้อย่างมีประสิทธิภาพ และลดข้อจำกัดของเสาอากาศบน ID.; การออกแบบจะต้องนำเข้าที่จุดเริ่มต้นของคำจำกัดความของบอร์ด เสาอากาศเซรามิกแบ่งออกเป็นเสาอากาศเซรามิกบล็อกและเสาอากาศเซรามิกหลายชั้น:
เสาอากาศแบบบล็อก: ตัวเซรามิกทั้งหมดถูกเผาที่อุณหภูมิสูง จากนั้นส่วนโลหะของเสาอากาศจะถูกพิมพ์ลงบนพื้นผิวของบล็อกเซรามิก
เสาอากาศหลายชั้น: การยิงใช้วิธีการยิงร่วมที่อุณหภูมิต่ำเพื่อบอกว่าเซรามิกหลายชั้นถูกเรียงซ้อนและจัดเรียงแล้วเผาที่อุณหภูมิสูง จึงสามารถพิมพ์ตัวนำโลหะของเสาอากาศบนชั้นอิเล็กทริกเซรามิกแต่ละชั้นได้ ตามความต้องการในการออกแบบเพื่อให้สามารถลดขนาดของเสาอากาศได้อย่างมีประสิทธิภาพและสามารถบรรลุวัตถุประสงค์ในการซ่อนเสาอากาศได้
เนื่องจากค่าคงที่ไดอิเล็กตริกของเซรามิกเองนั้นสูงกว่าแผงวงจร PCB การใช้เสาอากาศเซรามิกจึงสามารถลดขนาดของเสาอากาศได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รับประกันประสิทธิภาพของเสาอากาศ ข้อเสียของสายอากาศเซรามิกคือมีปัญหาเรื่องความสม่ำเสมอ มีขนาดใหญ่ และถูกจำกัดเมื่อวาง เสาอากาศเซรามิกเป็นผลิตภัณฑ์ที่ใช้มากที่สุดในผลิตภัณฑ์ IoT เช่น เสาอากาศ GPS และเสาอากาศบลูทูธ

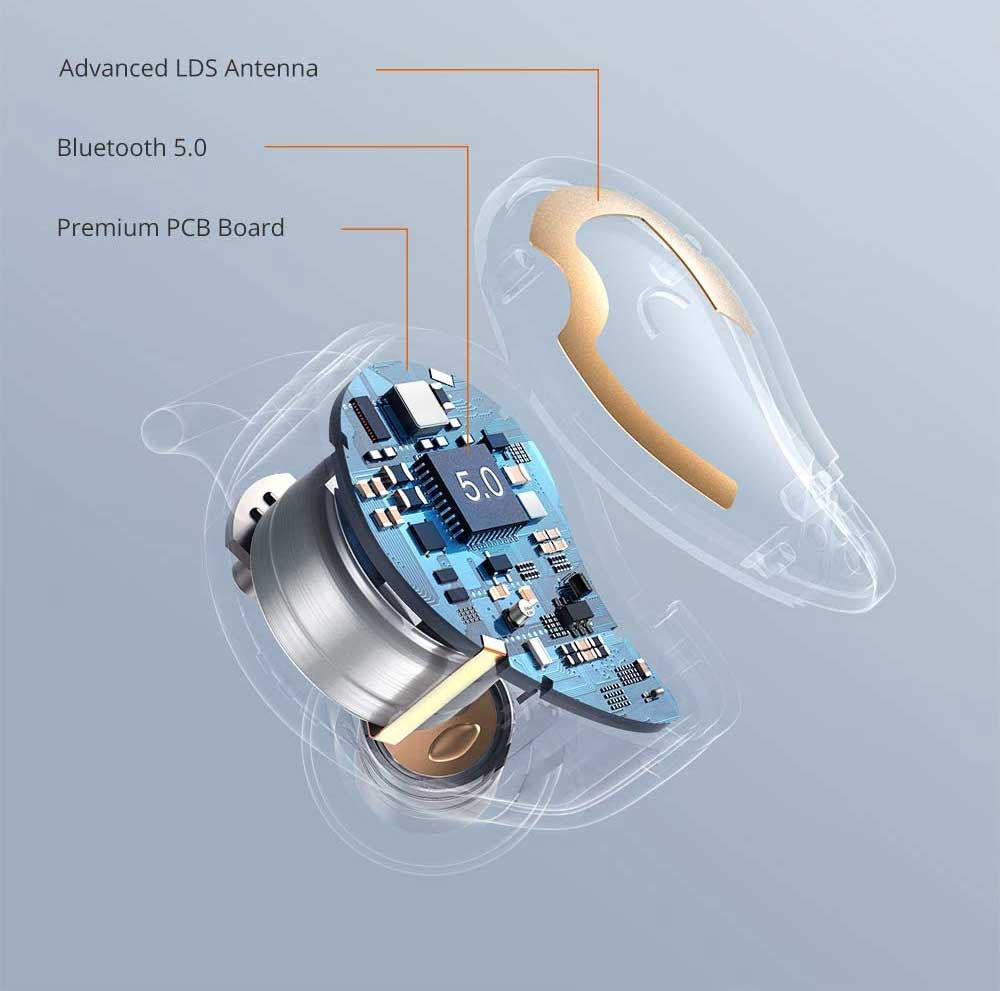

3. เสาอากาศแอลดีเอส
เทคโนโลยีเสาอากาศ LDS เป็นเทคโนโลยีการจัดโครงสร้างด้วยเลเซอร์โดยตรง ซึ่งใช้คอมพิวเตอร์เพื่อควบคุมการเคลื่อนที่ของเลเซอร์ตามวิถีของรูปแบบการนำไฟฟ้า และฉายเลเซอร์ลงบนอุปกรณ์พลาสติกสามมิติที่ขึ้นรูป ภายในไม่กี่วินาที รูปแบบวงจรจะเปิดใช้งาน หลักการคล้ายกับเสาอากาศ PCB ความแตกต่างคือ LDS ใช้รูปร่างของเสาอากาศเพื่อฉายเลเซอร์บนปลอกพลาสติก และการชุบด้วยไฟฟ้าเพื่อสร้างเสาอากาศโลหะภายในไม่กี่วินาที ข้อเสียที่ใหญ่ที่สุดของเสาอากาศ LDS คือต้นทุนสูงและกระบวนการที่ซับซ้อน ข้อได้เปรียบที่ใหญ่ที่สุดคือสามารถวางเสาอากาศไว้ที่ด้านหลังของเคสได้โดยตรง เพื่อให้พื้นที่ว่างของเสาอากาศมีขนาดใหญ่และประสิทธิภาพของเสาอากาศสูง ปัจจุบันมีการใช้กันอย่างแพร่หลายในสมาร์ทโฟนระดับไฮเอนด์ นาฬิกา/สายนาฬิกาอัจฉริยะ และชุดหูฟังบลูทูธ
